در اجرای سیستمهای لولهکشی پلیمری، همه اتصالات قرار نیست بهصورت دائمی و غیرقابل جداسازی در مسیر باقی بمانند. در بسیاری از نقاط شبکه، بهویژه در نزدیکی تجهیزات تاسیساتی، پمپها، فیلترها، کلکتورها، پکیجها و شیرآلات کنترلی، لازم است امکانی برای باز کردن بخشی از مسیر وجود داشته باشد. اگر چنین نقطهای در طراحی سیستم در نظر گرفته نشود، هرگونه تعمیر، تعویض یا سرویس دورهای میتواند به برش لوله، تخریب مسیر و صرف زمان و هزینه اضافی منجر شود.

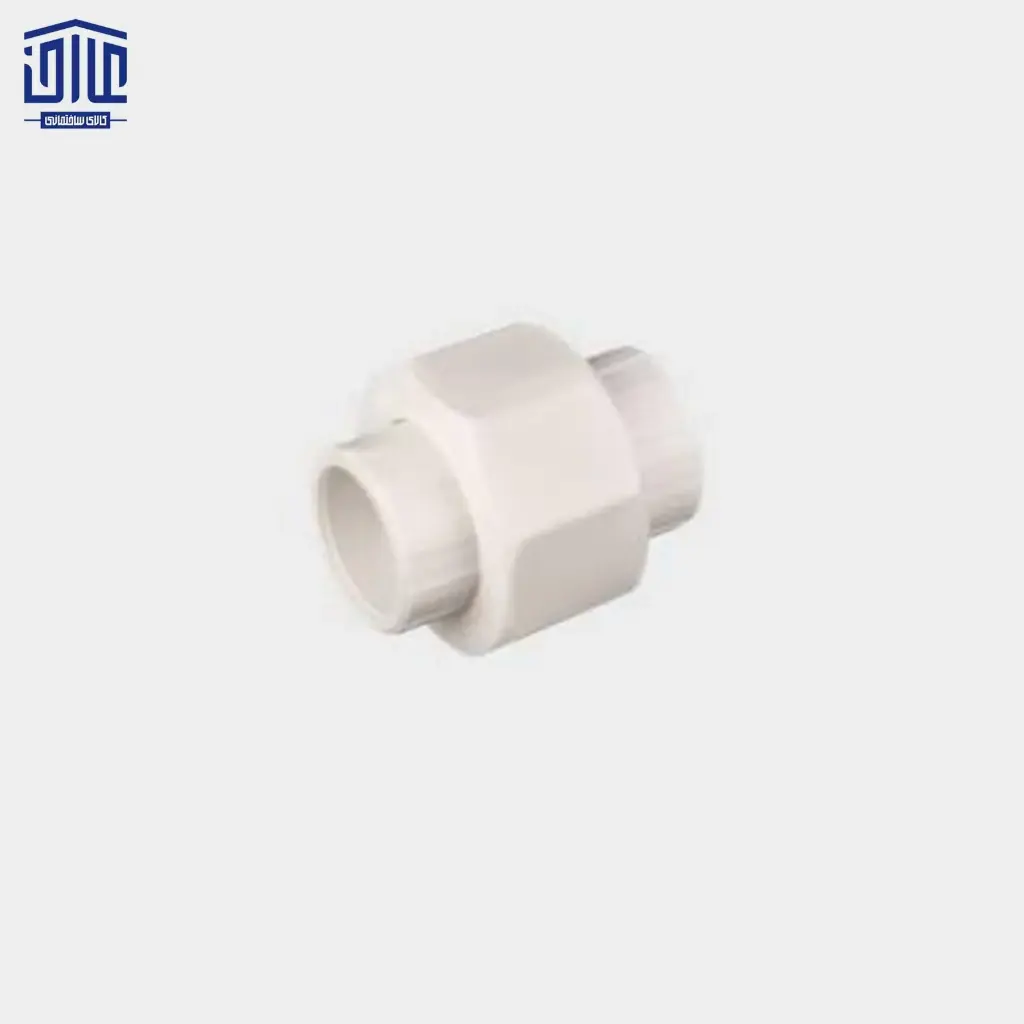

مهره ماسوره دوطرف جوش سفید 25 میلیمتر آذین مدل 40204 یکی از اتصالات کاربردی و ضروری در لولهکشی پلیپروپیلن است که برای ایجاد یک اتصال بازشونده در مسیر لولههای 25 میلیمتری طراحی شده است. این محصول از دو سمت به لوله PP-R جوش داده میشود و در بخش مرکزی دارای مهره اتصال است؛ بنابراین پس از نصب، امکان باز و بسته کردن مسیر بدون آسیب به لولهها فراهم میشود.
سایز 25 میلیمتر در لولهکشی ساختمان معمولاً برای مسیرهای تغذیه با دبی متوسط، انشعابات اصلی واحد، ورودی و خروجی تجهیزات، مسیرهای پکیج، آبگرمکن، فیلترهای بزرگتر و بعضی خطوط توزیع استفاده میشود. به همین دلیل، استفاده از مهره ماسوره دوطرف جوش 25 آذین در این نقاط، هم از نظر اجرایی و هم از نظر نگهداری آینده، انتخابی هوشمندانه و حرفهای است.
مشخصات فنی و متریال ساخت
مهره ماسوره مدل 40204 با ساختار چندبخشی و مهندسیشده تولید میشود تا هم استحکام یک اتصال جوشی را داشته باشد و هم قابلیت باز شدن یک اتصال سرویسپذیر را فراهم کند.
بدنه PP-R Type 3
بخشهای جوشی این محصول از پلیپروپیلن رندوم کوپلیمر نوع 3 یا PP-R Type 3 ساخته شدهاند. این متریال به دلیل مقاومت بالا در برابر فشار، حرارت، خوردگی و رسوب، یکی از رایجترین و قابلاعتمادترین مواد برای تولید لوله و اتصالات آبرسانی محسوب میشود.
ویژگیهای بدنه پلیمری عبارتاند از:
- مقاومت مناسب در برابر آب سرد و گرم مصرفی
- تحمل دمای کاری بالا تا حدود 95 درجه سانتیگراد
- مقاومت در برابر پوسیدگی، زنگزدگی و خوردگی شیمیایی
- سطح داخلی صاف برای کاهش افت فشار و جلوگیری از تجمع رسوب
- سازگاری با آب آشامیدنی و عدم تغییر بو، رنگ یا طعم آب
مهره مرکزی بازشونده
مهمترین بخش این اتصال، مهره مرکزی آن است که امکان باز و بسته کردن مسیر را فراهم میکند. این مهره بهگونهای طراحی شده که هنگام بسته شدن، دو نیمه اتصال را با فشار یکنواخت به هم متصل کند و آببندی مطمئنی ایجاد شود. طراحی دقیق رزوه و نشیمنگاه آببندی در این محصول باعث میشود اتصال در برابر فشار کاری، تغییرات دمایی و ارتعاشات معمول سیستم عملکرد پایداری داشته باشد.
آببندی مطمئن
در محل اتصال دو قسمت مهره ماسوره، آببندی دقیق انجام میشود تا در زمان بهرهبرداری نشتی ایجاد نشود. کیفیت سطح تماس، فرم مهندسیشده قطعات و سفت شدن کنترلشده مهره مرکزی، نقش مهمی در آببندی صحیح این اتصال دارند. در سیستمهایی که آب گرم جریان دارد، آببندی استاندارد اهمیت بیشتری پیدا میکند، زیرا انبساط و انقباض ناشی از تغییر دما میتواند اتصالات ضعیف را دچار نشتی کند.
کاربردهای مهره ماسوره دوطرف جوش 25 میلیمتر
مهره ماسوره دوطرف جوش 25 آذین در بخشهای مختلف تاسیسات ساختمانی، تجاری و صنعتی سبک استفاده میشود. مهمترین کاربردهای این محصول عبارتاند از:
اتصال پکیج و آبگرمکن
در مسیر ورودی یا خروجی پکیج و آبگرمکن، استفاده از مهره ماسوره باعث میشود در زمان سرویس یا تعویض دستگاه، اتصال بدون برش لوله باز شود. این موضوع بهویژه در واحدهای مسکونی که دسترسی محدود است، اهمیت زیادی دارد.
نصب فیلترهای آب و تجهیزات تصفیه
فیلترهای ورودی واحد، فیلترهای رسوبگیر و تجهیزات تصفیه آب نیاز به سرویس و تعویض دورهای دارند. نصب مهره ماسوره در دو طرف این تجهیزات، فرآیند باز کردن و نصب مجدد را بسیار سادهتر میکند.
اتصال پمپ و بوستر پمپهای کوچک
در مسیر پمپهای خانگی یا تجهیزات افزایش فشار، وجود اتصال بازشونده ضروری است. مهره ماسوره کمک میکند پمپ بدون تخریب لولهکشی از مدار خارج شود.
کلکتورها و مسیرهای توزیع
در سیستمهای کلکتوری، استفاده از مهره ماسوره در نقاط مناسب باعث افزایش قابلیت تعمیرپذیری شبکه و سهولت تغییرات آینده میشود.
خطوطی که نیاز به بازدید دورهای دارند
در هر مسیری که احتمال گرفتگی، تغییر مسیر، تعویض قطعه یا سرویس وجود دارد، این محصول بهعنوان یک اتصال مطمئن و قابل باز شدن استفاده میشود.
مزایای استفاده از مهره ماسوره آذین مدل 40204
استفاده از این اتصال در سیستم لولهکشی مزایای اجرایی و فنی متعددی دارد.
قابلیت جداسازی بدون تخریب
مهمترین مزیت مهره ماسوره این است که میتوان بخشی از مسیر را بدون برش لوله یا آسیب به اتصال جدا کرد.
کاهش هزینه تعمیرات و نگهداری
وقتی تجهیزات بهوسیله مهره ماسوره نصب شوند، در زمان خرابی یا سرویس، عملیات سریعتر و کمهزینهتر انجام میشود.
نصب استاندارد و تمیز
دو سر جوشی محصول با لولههای PP-R همجنس بوده و اتصال حرارتی یکپارچه و مقاومی ایجاد میکند.
مناسب برای فشار و دمای کاری بالا
بدنه پلیمری مقاوم و طراحی آببندی دقیق، این اتصال را برای آب سرد و گرم مناسب میکند.
افزایش عمر مفید سیستم
با کاهش نیاز به برش، دستکاری و تعمیرات تخریبی، عمر مفید شبکه لولهکشی افزایش پیدا میکند.
راهنمای نصب و جوشکاری
برای عملکرد صحیح مهره ماسوره دوطرف جوش 25 میلیمتر، نصب باید با دقت و طبق اصول جوشکاری PP-R انجام شود.
- ابتدا لولههای 25 میلیمتری را با قیچی مخصوص، کاملاً صاف و عمود بر محور لوله برش دهید.
- سطح لوله و داخل اتصال را از گردوغبار، رطوبت، چربی و پلیسه پاک کنید.
- دستگاه اتو جوش را روی دمای استاندارد 260 درجه سانتیگراد تنظیم کنید.
- برای سایز 25 میلیمتر، زمان گرمادهی معمولاً حدود 7 ثانیه است.
- پس از گرم شدن، لوله و اتصال را بدون چرخش و با فشار یکنواخت به هم وارد کنید.
- اتصال را چند ثانیه ثابت نگه دارید تا جوش اولیه شکل بگیرد و قطعه از محور خارج نشود.
- پس از خنک شدن دو طرف جوش، مهره مرکزی را در جای خود ببندید و با آچار مناسب، بدون فشار بیش از حد، محکم کنید.
نکات مهم اجرایی
- هنگام جوشکاری، مهره مرکزی و قطعات آببندی نباید تحت حرارت مستقیم قرار بگیرند.
- از چرخاندن لوله داخل اتصال پس از گرم شدن خودداری کنید.
- مهره ماسوره باید در محلی نصب شود که برای باز و بسته کردن آن در آینده دسترسی کافی وجود داشته باشد.
- اگر اتصال نزدیک پمپ، فیلتر یا تجهیز سنگین نصب میشود، حتماً از بست و ساپورت مناسب استفاده کنید.
- پس از اتمام کار، انجام تست فشار هیدرواستاتیک پیش از پوشاندن مسیر الزامی است.
- سفت کردن بیش از حد مهره مرکزی میتواند به رزوه یا سطح آببندی آسیب بزند.
جمعبندی
مهره ماسوره دوطرف جوش سفید 25 میلیمتر آذین مدل 40204 یک اتصال بازشونده، مقاوم و کاربردی برای سیستمهای لولهکشی PP-R است که امکان جداسازی آسان بخشهایی از شبکه را بدون تخریب و برش لوله فراهم میکند. این محصول با بدنه پلیمری PP-R Type 3، طراحی دقیق مهره مرکزی، آببندی مطمئن و قابلیت تحمل فشار و دمای کاری سیستمهای ساختمانی، گزینهای مناسب برای نصب در کنار پکیج، آبگرمکن، فیلتر، پمپ، کلکتور و مسیرهای نیازمند سرویس دورهای است.
استفاده از این مهره ماسوره باعث افزایش سرعت نصب، کاهش هزینه تعمیرات، بهبود قابلیت نگهداری شبکه و افزایش طول عمر سیستم لولهکشی میشود. برای پروژههایی که کیفیت اجرا، دسترسی آینده و دوام اتصال اهمیت دارد، مدل 40204 آذین انتخابی استاندارد و قابل اعتماد است.
