در سیستمهای لولهکشی ساختمان، گاهی لازم است علاوه بر کنترل جریان آب، تغییر جهت مسیر نیز به شکلی اصولی و مهندسی انجام شود. استفاده از اتصالات جداگانه برای تغییر زاویه و نصب یک شیر مستقل، علاوه بر افزایش تعداد قطعات، احتمال نشتی و افت فشار را نیز بالا میبرد. در چنین شرایطی، استفاده از شیرهای زاویهدار یکپارچه میتواند راهکاری حرفهای و مطمئن باشد.

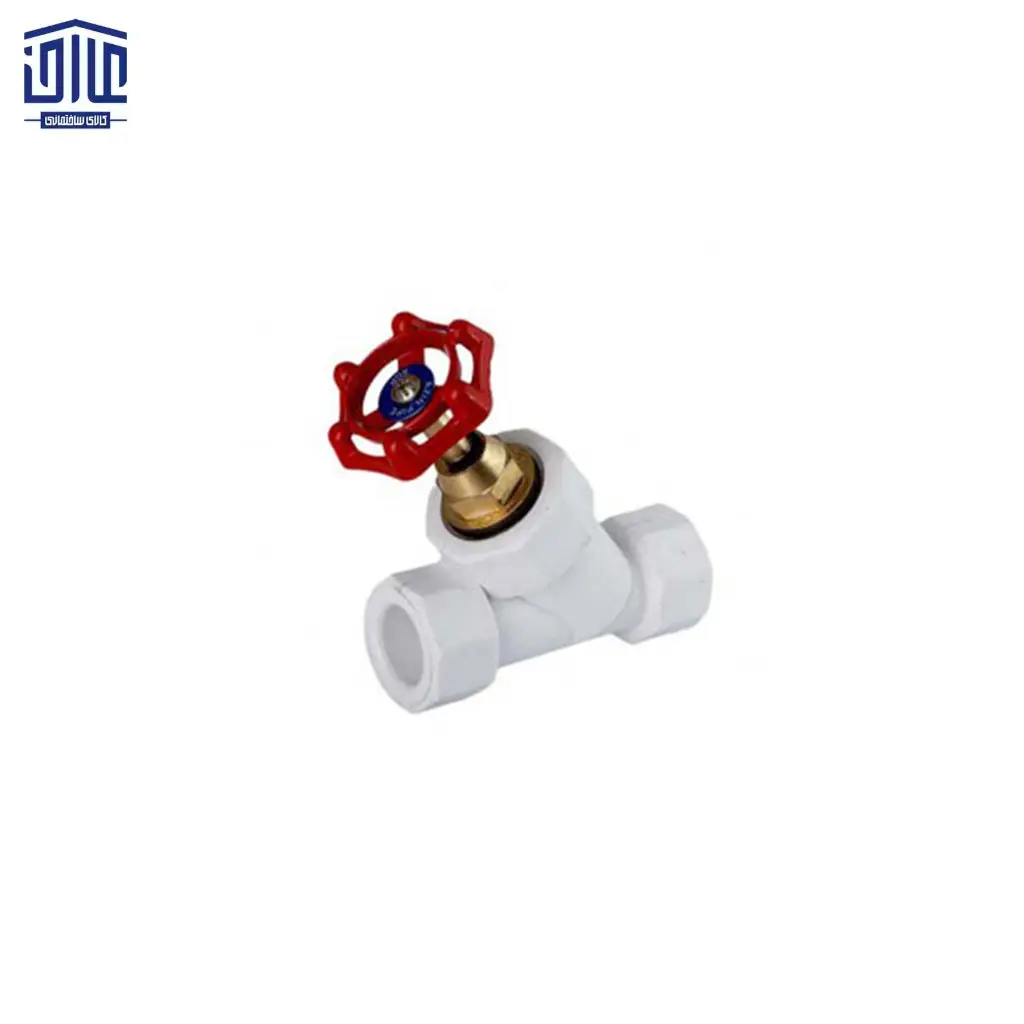

شیر فلکه دو سر جوش 45 درجه آذین سایز 25 میلیمتر مدل 40513 یکی از محصولات تخصصی برند آذین در سیستمهای لولهکشی پلیپروپیلن (PP-R) است که بهصورت همزمان امکان کنترل جریان و تغییر مسیر 45 درجه را فراهم میکند. این محصول برای خطوط 25 میلیمتری طراحی شده و گزینهای ایدهآل برای مسیرهای فرعی با دبی متوسط تا بالا در ساختمانهای مسکونی، اداری و تجاری محسوب میشود.
زاویه 45 درجه در بسیاری از طراحیهای تاسیساتی کاربرد دارد؛ زیرا نسبت به زاویه 90 درجه افت فشار کمتری ایجاد میکند و جریان آب را با نرمی بیشتری هدایت میکند. بنابراین این مدل علاوه بر کاهش تعداد اتصالات، عملکرد هیدرولیکی بهتری نیز ارائه میدهد.
شیر فلکه 40513 از نوع دو سر جوش است، یعنی هر دو سمت آن به کمک جوش حرارتی به لولههای PP-R متصل میشود. این نوع اتصال باعث یکپارچگی کامل با شبکه لولهکشی شده و احتمال نشتی را به حداقل میرساند.
مشخصات فنی و متریال ساخت
کیفیت مواد اولیه و دقت ساخت، مهمترین عوامل در دوام و عملکرد صحیح شیرآلات تاسیساتی هستند. مدل 40513 آذین با استفاده از مواد استاندارد و طراحی مهندسیشده تولید شده است.
بدنه از جنس PP-R Type 3
بدنه این شیر از پلیپروپیلن رندوم کوپلیمر نوع 3 ساخته شده است که یکی از بهترین مواد برای سیستمهای لولهکشی آب سرد و گرم محسوب میشود.
ویژگیهای این متریال:
- مقاومت بالا در برابر فشار کاری
- تحمل دمای آب تا حدود 95 درجه سانتیگراد
- مقاومت در برابر خوردگی و مواد شیمیایی غیرخورنده
- عدم ایجاد رسوب در مسیر جریان
- سازگاری کامل با آب آشامیدنی
- طول عمر بالا در شرایط کاری مداوم
سطح داخلی صاف و صیقلی شیر باعث عبور روان آب و کاهش افت فشار در سیستم میشود.
مکانیزم داخلی و آببندی مطمئن
مکانیزم داخلی شیر فلکه 40513 به گونهای طراحی شده که باز و بسته شدن آن به صورت نرم و دقیق انجام شود. سیستم آببندی داخلی بهگونهای مهندسی شده که در فشارهای استاندارد شبکههای آبرسانی، عملکردی بدون نشتی داشته باشد.
مزایای این طراحی:
- قطع و وصل کامل جریان
- عملکرد پایدار در طولانیمدت
- مقاومت در برابر فشار و شوکهای هیدرولیکی
- کاهش نیاز به تعمیر و نگهداری
طراحی زاویهدار 45 درجه
زاویه 45 درجه این شیر، یکی از مهمترین ویژگیهای آن است. در مقایسه با زانو 90 درجه، تغییر جهت 45 درجه باعث:
- کاهش افت فشار
- هدایت نرمتر جریان
- کاهش تنش در مسیر لوله
- بهبود عملکرد هیدرولیکی سیستم
میشود. این ویژگی در مسیرهای با دبی بالاتر اهمیت بیشتری دارد.
کاربردهای شیر فلکه دو سر جوش 45 درجه سایز 25
این محصول در بخشهای مختلف سیستم لولهکشی قابل استفاده است:
خطوط فرعی ساختمان
برای تغییر مسیر و کنترل جریان در انشعابات 25 میلیمتری.
سیستمهای کلکتوری
در مسیر ورودی یا خروجی کلکتورها که نیاز به تغییر جهت ملایم وجود دارد.
موتورخانههای کوچک
در مسیرهایی که هم کنترل جریان و هم تغییر زاویه لازم است.
تجهیزات گرمایشی و سرمایشی
برای هدایت آب به سمت پکیج یا سایر تجهیزات.
فضاهای محدود
در مکانهایی که امکان استفاده از چند اتصال جداگانه وجود ندارد.
مزایای استفاده از شیر فلکه 45 درجه آذین مدل 40513
کاهش تعداد اتصالات
ترکیب شیر و تغییر زاویه در یک قطعه، باعث کاهش قطعات واسطه میشود.
کاهش احتمال نشتی
اتصال دو سر جوش، سیستم را کاملاً یکپارچه میکند.
افت فشار کمتر
زاویه 45 درجه جریان را با نرمی بیشتری هدایت میکند.
نصب سریعتر
به دلیل یکپارچگی طراحی، سرعت اجرا افزایش مییابد.
مقاومت در برابر دما و فشار
مناسب استفاده در سیستمهای آب سرد و گرم.
دوام بالا
متریال استاندارد و طراحی دقیق، عمر طولانی محصول را تضمین میکند.
راهنمای نصب و جوشکاری
برای دستیابی به عملکرد صحیح، رعایت اصول نصب ضروری است.
1. برش لوله
لوله 25 میلیمتری باید صاف و عمود بر محور برش داده شود.
2. تمیزکاری
سطوح اتصال باید تمیز و خشک باشند.
3. تنظیم دمای دستگاه جوش
دمای استاندارد جوشکاری:
260 درجه سانتیگراد
4. زمان گرمادهی
برای سایز 25 میلیمتر:
7 ثانیه
5. اتصال بدون چرخش
پس از گرم شدن، لوله و شیر بدون چرخش به هم متصل شوند.
6. تثبیت اتصال
چند ثانیه اتصال ثابت نگه داشته شود تا خنک شود.
7. تست فشار
پس از نصب کامل، سیستم باید تحت تست فشار هیدرواستاتیک قرار گیرد.
نکات مهم اجرایی
- شیر بهتر است در حالت باز جوش داده شود.
- از وارد کردن حرارت مستقیم به دسته یا بخش متحرک خودداری شود.
- در مسیرهای دارای فشار بالا، از ساپورت مناسب استفاده شود.
- پس از نصب، عملکرد باز و بسته شدن شیر بررسی شود.
- پیش از پوشاندن لولهها، تست نشتی انجام شود.
جمعبندی
شیر فلکه دو سر جوش 45 درجه آذین سایز 25 مدل 40513 یک محصول کاربردی و مهندسیشده برای سیستمهای لولهکشی PP-R است که امکان کنترل جریان و تغییر مسیر 45 درجه را بهصورت همزمان فراهم میکند. این طراحی باعث کاهش تعداد اتصالات، کاهش افت فشار و افزایش ایمنی شبکه میشود.
بدنه ساختهشده از PP-R Type 3، مقاومت بالا در برابر فشار و حرارت، آببندی مطمئن و نصب جوشی یکپارچه، این شیر را به گزینهای حرفهای برای پروژههای ساختمانی و تاسیساتی تبدیل کرده است. اگر در مسیر 25 میلیمتری خود به یک شیر مقاوم با تغییر زاویه ملایم نیاز دارید، مدل 40513 آذین انتخابی مطمئن، بادوام و استاندارد خواهد بود.
