در طراحی و اجرای شبکههای لولهکشی ساختمان، مواجهه با تقاطع لولهها امری اجتنابناپذیر است. هنگامی که دو لوله در یک سطح و از دو مسیر متفاوت با یکدیگر برخورد میکنند، امکان عبور آنها از درون یکدیگر وجود ندارد. در روشهای سنتی فلزی یا اجرای غیراستاندارد پلیمری، تکنسینها ناچار به خم کردن لولهها با حرارت غیرمجاز یا استفاده از چندین زانویی پیدرپی بودند. این کار علاوه بر کاهش شدید دبی جریان و افزایش افت فشار، ریسک نشتی و ترکیدگی را به شدت بالا میبرد.

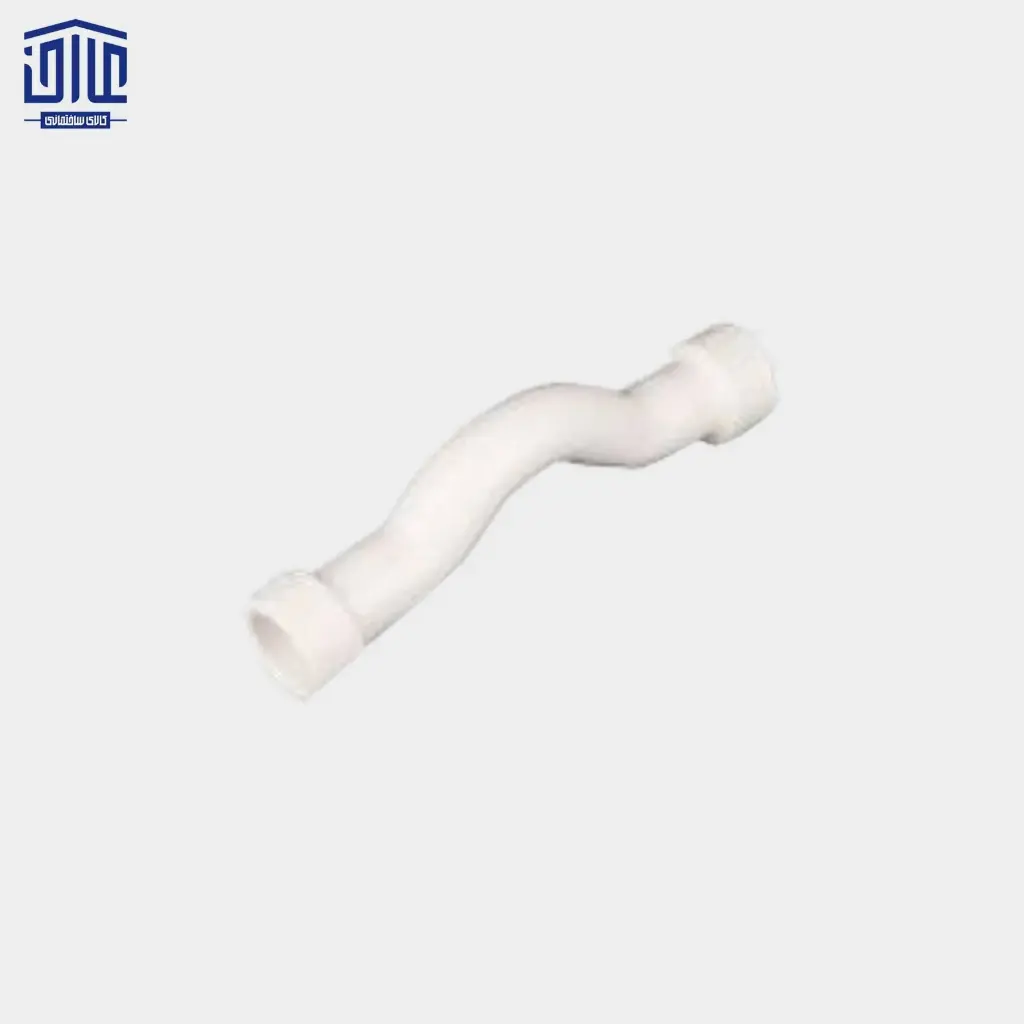

شرکت آذین لوله سپاهان برای حل این چالش فنی، لوله خمدار دو سر بوشن ۲۰ میلیمتر (مدل ۱۶۲۰۸) را که در اصطلاح بازار به آن «پل دو سر بوشن» یا «پل چپقی» نیز میگویند، طراحی و روانه بازار کرده است. این اتصال پلیمری کاربردی با انحنای استاندارد و دقیق خود اجازه میدهد لوله سایز ۲۰ بدون تماس فیزیکی زیانآور، از روی لوله متقاطع عبور کند. وجود بوشن مادگی در دو سر این اتصال، فرآیند نصب را به شدت سرعت بخشیده و نیاز به استفاده از بوشنهای اضافی جهت اتصال به لولههای دو طرف را به طور کامل مرتفع میسازد.
مشخصات فنی و متریال ساخت
لوله خمدار دو سر بوشن مدل ۱۶۲۰۸ از باکیفیتترین مواد اولیه پلیمری تولید شده و دارای مشخصات فنی زیر است:
- برند: آذین لوله سپاهان (گیتیپسند)
- کد محصول: ۱۶۲۰۸
- سایز ورودی و خروجی: ۲۰ میلیمتر (معادل ۱/۲ اینچ)
- نوع اتصال در دو سر: سوکتی جوش حرارتی (دارای بوشن داخلی در هر دو طرف)
- رنگ: سفید یکدست و براق
- جنس بدنه: پلیپروپیلن رندوم کوپلیمر تیپ ۳ (PP-R Type 3)
- حداکثر دمای کاری: قابل استفاده در سیستمهای آب سرد و آب داغ تا دمای 95°C (لحظهای)
- رده فشاری: مناسب برای سیستمهای فشار قوی (PN20)
- استانداردها: تولید شده مطابق استاندارد ملی ایران و ایزوهای بینالمللی در حوزه لوله و اتصالات پلیمری
انحنای این پل به گونهای مهندسی شده است که کمترین مقاومت را در برابر عبور جریان آب ایجاد کرده و مانع از پدیده ضربه قوچ یا افت فشار ناگهانی در پشت نقطه تقاطع شود.
کاربردهای پل دو سر بوشن ۲۰ آذین
سایز ۲۰ میلیمتر پرمصرفترین سایز لولهکشی در لولهکشی داخلی واحدها، آشپزخانه، حمام و سرویسهای بهداشتی است. مهمترین کاربردهای مدل ۱۶۲۰۸ عبارتاند از:
۱) تقاطع لولههای سرد و گرم
در زمان موازیسازی و انشعابگیری لولههای رفت و برگشت آب سرد و گرم، عبور لوله آب گرم از روی لوله آب سرد با استفاده از این پل انجام میشود تا از انتقال حرارت مستقیم به یکدیگر و هدررفت انرژی جلوگیری شود.
۲) عبور لوله از روی لوله گرمایش از کف و رادیاتور
در مسیرهای عبور لولههای شوفاژ یا سیستم کلکتوری که تراکم لولهها در کف یا داکتها بسیار بالاست، پل دو سر بوشن فضا را برای عبور منظم لولهها باز میکند.
۳) لولهکشیهای روکار و داخل داکتها
به دلیل محدودیت فضا در داکتهای تاسیساتی، استفاده از این اتصال خمدار آماده باعث صرفهجویی در فضا و تمیزی نهایی کار میشود.
مزایای استفاده از پل دو سر بوشن مدل ۱۶۲۰۸
- حذف اتصالات اضافی: وجود بوشن در دو سر این محصول نیاز به خرید و جوشکاری دو بوشن مجزا را از بین میبرد که این کار هزینههای خرید و زمان اجرای پروژه را کاهش میدهد.
- حفظ دبی جریان: انحنای ملایم و محاسبهشده این قطعه، مانع از افت فشار موضعی آب میشود؛ مشکلی که در صورت استفاده از زانوهای ۴۵ یا ۹۰ درجه تند رخ میدهد.
- اتصال همگن و بدون نشتی: از آنجایی که کل قطعه به صورت یکپارچه در کارخانه قالبگیری شده است، هیچگونه خط جوش یا نقطه ضعف ساختاری در وسط خم وجود ندارد.
- جلوگیری از تغییر کیفیت آب: جنس پلیمری مرغوب مانع از رسوبگذاری، جلبک زدن و تغییر رنگ، بو و طعم آب آشامیدنی میشود.
راهنمای نصب و جوشکاری با دستگاه اتو
برای اجرای اصولی این اتصال پلیمری مراحل زیر را رعایت کنید:
- آمادهسازی لولهها: لولههایی که قرار است به دو سر پل متصل شوند را با قیچی مخصوص به صورت کاملاً گونیا برش دهید.
- پاکسازی سطح: دهانه بوشنهای اتصال ۱۶۲۰۸ و سطح خارجی لوله ۲۰ را با یک دستمال تمیز از گرد و غبار، آب و چربی پاک کنید.
- تنظیم دمای اتو: دستگاه جوش پلیپروپیلن را روشن کرده و دمای آن را روی ۲۶۰ درجه سانتیگراد تنظیم نمایید.
- گرمادهی همزمان: لوله و یکی از بوشنهای پل را به طور همزمان روی لقمه ۲۰ میلیمتر اتو فشار دهید. زمان گرمادهی استاندارد برای سایز ۲۰ حدود ۵ ثانیه است.
- جوش دادن: قطعات را بدون چرخش از لقمهها خارج کرده و مستقیماً تا عمق مجاز (حدود ۱۲ میلیمتر) داخل هم فشار دهید.
- خنکسازی: اجازه دهید محل جوش به مدت حداقل ۲ دقیقه بدون حرکت بماند تا پلیمر منجمد شود. این فرآیند را برای سمت دیگر پل نیز تکرار کنید.
نکات مهم اجرایی
- جهت قرارگیری انحنا: در هنگام نصب دقت کنید که بخش برجسته و خمدار پل به سمت بالا یا بیرون (به دور از لوله زیرین) قرار گیرد تا تماسی بین بدنه دو لوله برقرار نشود. تماس مستقیم لوله آب داغ با لوله آب سرد بدون فاصله هوا، راندمان حرارتی سیستم را کاهش میدهد.
- پرهیز از کشیدگی: از پل نباید برای جبران فاصلههای زیاد یا کشیدن لولههای غیر همراستا استفاده کرد؛ این کار تنش کششی مداوم روی نقطه جوش ایجاد میکند.
- تست فشار: پس از تکمیل کار، کل مدار لولهکشی را قبل از ریختن ملات یا پوشاندن دیوارها، تحت تست فشار هیدرواستاتیک قرار دهید.
جمعبندی
لوله خمدار دو سر بوشن سفید ۲۰ میلیمتر آذین (مدل ۱۶۲۰۸) قطعهای هوشمندانه، اقتصادی و ضروری برای حل مشکل تقاطع در سیستمهای لولهکشی مدرن است. این اتصال با حذف نیاز به بوشنهای فرعی، تسهیل عبور روان آب، مقاومت حرارتی و فشاری بالا و نصب سریع، ایمنی تاسیسات توکار و روکار را تضمین کرده و مانع از نشتیهای ناشی از اجرای غیراستاندارد میشود.
