در سیستمهای آبرسانی ساختمان و شبکههای تاسیسات صنعتی، لولههای پلیپروپیلن (PP-R) سایز 32 میلیمتر نقش بسیار حیاتی به عنوان رایزرهای اصلی توزیع آب، خطوط تغذیه کلکتورهای بزرگ و کلکتورهای گرمایش مرکزی ایفا میکنند. با افزایش سایز لوله به 32 میلیمتر، دبی و حجم آب عبوری به طور چشمگیری افزایش مییابد؛ به همین ترتیب، اتصالات انشعابی متصل به این خطوط نیز باید توانایی هدایت جریان آب با دبی بالا بدون افت فشار شدید را داشته باشند. در بسیاری از بخشهای موتورخانهای، رایزرهای آب بهداشتی و سیستمهای حرارتی، گرفتن انشعاب رزوهای با سایز 1 اینچ از خط 32 میلیمتر یک ضرورت فنی است.

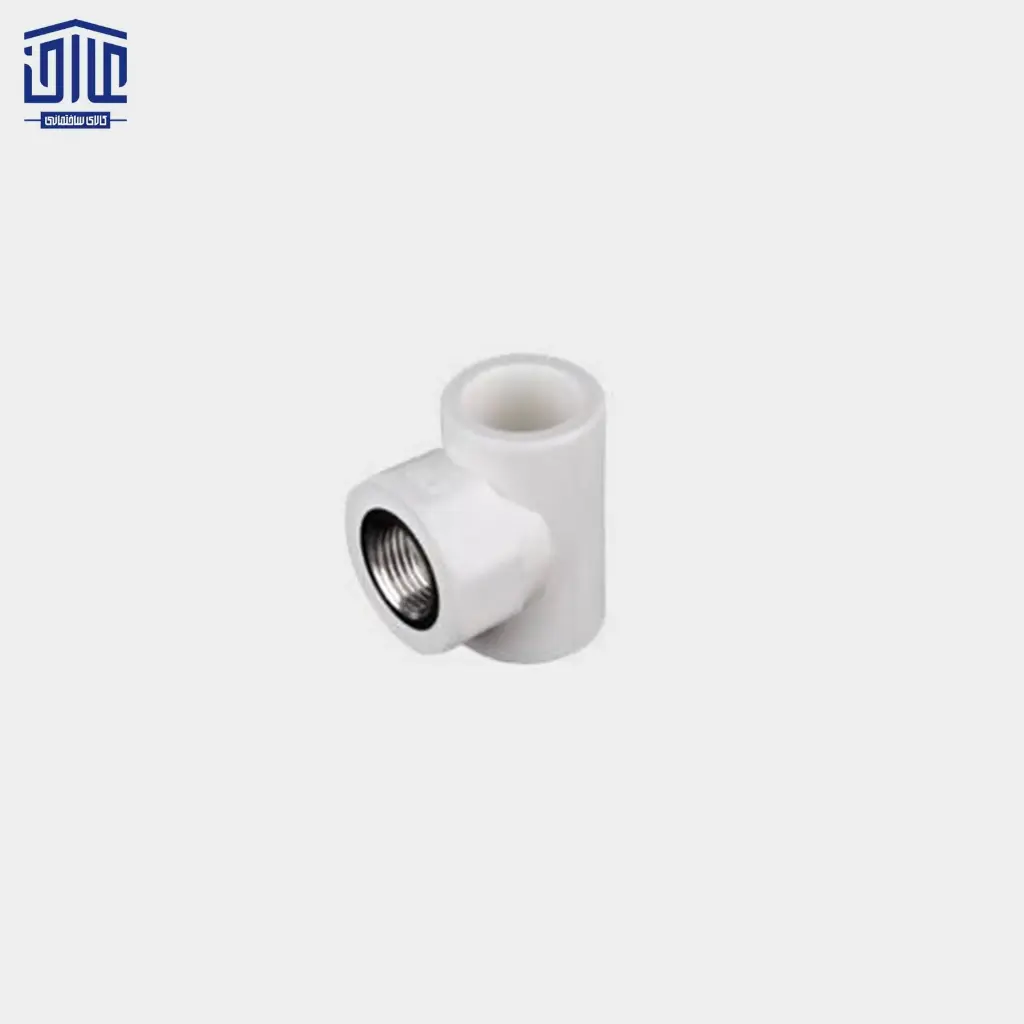

سه راهی بوشن فلزی سفید 32×1×32 میلیمتر آذین مدل 25018 مهندسی شده است تا نقش یک مبدل تلفیقی سه راهی سنگین را ایفا کند. این محصول نیاز به استفاده از سه راهی پلیمری ساده، تبدیلهای سایز کاهنده و بوشنهای فلزی مجزا را به طور کامل برطرف میکند. با استفاده از این قطعه، مجری تاسیسات میتواند به طور مستقیم در یک نقطه از لوله 32 میلیمتر، انشعاب رزوهدار داخلی (بوشن) سایز 1 اینچ دریافت کند که این کار سبب کاهش نقاط اتصال، کاهش ریسک نشت آب و افزایش سرعت اجرای پروژههای بزرگ ساختمانی میگردد.
ساختار فنی و مشخصات متریال قطعه
ثبات عملکرد این اتصال سنگین پلیمری-فلزی در شرایط سخت کاری با تکیه بر کیفیت بالای مواد اولیه مصرفی تضمین میشود:
1. بدنه پلیمری (PP-R Type 3)
بدنه پلیمری سه راهی آذین از پلیپروپیلن رندوم کوپلیمر نوع 3 با گرید اکستروژن و تزریق بسیار بالا ساخته شده است که مشخصات زیر را داراست:
- تحمل تنشهای حرارتی مداوم: این پلیمر تا دمای 95 درجه سانتیگراد در درازمدت پایداری ساختاری خود را حفظ کرده و مناسب سیستمهای رفت و برگشت گرمایش موتورخانه است.
- مقاومت هیدرولیکی عالی: ضخامت دیواره بدنه در سایز 32 به گونهای طراحی شده تا در برابر ضربه قوچ و نوسانات ناگهانی فشار شبکه کاملاً مقاوم باشد.
- خواص هیدرولیکی صاف: سطح داخلی صیقلی مانع از زبری و افت اصطکاکی جریان شده و از تشکیل رسوبات آهکی و جرمگیری در داخل سه راهی جلوگیری میکند.
2. مغزی برنجی رزوه داخلی 1 اینچ
هسته فلزی این اتصال در نافی سهراهی تعبیه شده و مشخصات فنی آن به شرح زیر است:
- آلیاژ برنج فورجشده گرم: استفاده از برنج با خلوص استاندارد که مقاومت بالایی در برابر پدیده رویزدایی (Dezincification) و خوردگیهای ناشی از سیالهای مختلف دارد.
- مکانیسم قفلشونده ضدچرخش (Anti-Rotation): مغزی برنجی دارای برجستگیهای هندسی و عاجهای عمیق است که در زمان فرآیند تزریق پلاستیک، پلیمر داغ دور آن را احاطه میکند. این طراحی تضمین میکند که مغزی برنجی تحت گشتاورهای بسیار بالای آچارکشی در هنگام اتصال لولهها و قطعات فلزی 1 اینچ، هرز نچرخد و از بدنه پلیمری جدا نشود.
- رزوهکاری دقیق استاندارد: رزوههای داخلی با گام استاندارد گاز (BSP) ماشینکاری شدهاند تا اتصالی آسان و کاملاً آببند را با تجهیزات رزوهدار فراهم آورند.
کاربردهای اصلی مدل 25018
این اتصال کاربردی با خروجی رزوهای 1 اینچ در بخشهای زیر به وفور استفاده میشود:
- انشعابهای اصلی موتورخانه: اتصال شیرآلات یک طرفه، شیرهای فلکهای برنجی و تجهیزات کنترلی سایز 1 اینچ به خطوط لولهکشی پلیپروپیلن 32 میلیمتر.
- اتصال به کلکتورهای گرمایشی و سرمایشی: انشعابگیری از کلکتورهای دستساز پلیمری سایز 32 جهت اتصال به تجهیزات جانبی سیستم گرمایش از کف یا رادیاتورها.
- نصب تجهیزات ایمنی و ابزار دقیق: تعبیه شیرهای اطمینان، ترموستاتها، مانومترهای صنعتی بزرگ و سنسورهای حرارتی سایز 1 اینچ در مسیر آبگرم مصرفی و بویلرها.
- سیستمهای پمپاژ و بوستر پمپها: انشعابگیری در بخش دهش و مکش پمپهای آبرسانی سایز کوچک و متوسط ساختمان.
مزایای رقابتی محصول
- مقاومت در برابر بارهای مکانیکی: طراحی ضخیم و سنگین بدنه برای تحمل گشتاورهای بالا هنگام بستن اتصالات فلزی سایز 1 اینچ.
- کاهش هزینههای جانبی: حذف نیاز به خرید چندین اتصال واسطه پلیمری و فلزی و در نتیجه کاهش زمان دستمزد جوشکاری.
- آببندی مادامالعمر: پیوند مولکولی پلیپروپیلن در بخشهای جوشی و درگیری مکانیکی فوقالعاده بخش برنجی، ریسک نشت آب را به صفر نزدیک میکند.
- طراحی جریان بهینه (Full Flow): حداقل افت فشار در شاخه اصلی لوله 32 و هدایت مناسب جریان به شاخه فرعی 1 اینچ.
راهنمای نصب گامبهگام (سایز 32)
عملیات جوشکاری سایز 32 به دلیل ضخامت و ابعاد بزرگتر قطعه نیاز به دقت بالایی دارد:
- آمادهسازی اتو جوش: دستگاه جوش را روشن و دمای آن را روی 260 درجه سانتیگراد قفل کنید. اجازه دهید تا چراغ ترموستات اتو تغییر حالت داده و دما یکنواخت شود.
- برش مقطع لوله: لوله 32 میلیمتر را با قیچی تیز و مناسب به صورت کاملاً گونیا برش دهید. لبههای لوله و بخش پلیمری سهراهی را تمیز، خشک و عاری از هرگونه آلودگی کنید.
- علامتگذاری عمق جوش: عمق جوش استاندارد برای لوله سایز 32 معادل 18 میلیمتر است. این مقدار را با مداد روی لوله علامت بزنید تا از فرو رفتن بیش از حد لوله و مسدود شدن مجرای داخلی جلوگیری شود.
- فرآیند گرمادهی: لوله و اتصال را به طور همزمان و بدون چرخاندن درون قالبهای تفلونی سایز 32 اتو فشار دهید. زمان گرمایش استاندارد برای سایز 32 معادل 8 ثانیه است.
- اتصال حرارتی (فیوژن): پس از پایان زمان گرمادهی، قطعات را به آرامی خارج کرده و بدون هیچگونه چرخش، لوله را تا خط نشانه درون سوکت سهراهی فشار دهید. قطعات را به مدت حداقل 6 ثانیه ثابت نگه دارید تا اتصال پایدار شود.
- بستن مغزی رزوهای: پس از خنک شدن کامل اتصال پلیمری، رزوههای قطعه نر 1 اینچ فلزی را با نوار تفلون باکیفیت یا خمیر و کنف بپوشانید و به آرامی درون بخش برنجی سهراهی بپیچانید.
- کنترل گشتاور: در حین سفت کردن قطعه فلزی، با استفاده از یک آچار شلاقی یا انبر کلاغی، بخش بیرونی نافی پلیمری سهراهی را مهار کنید تا نیروی پیچش به بدنه لولهها منتقل نشود.
نکات مهم اجرایی و ایمنی
- پرهیز از تفلون بیش از حد: استفاده بیش از حد از نوار تفلون یا کنف میتواند فشار جانبی شدیدی به مغزی برنجی وارد کرده و در درازمدت موجب ترک خوردن اورینگ یا بدنه پلیمری دور آن شود.
- تست فشار نهایی: حتماً تست هیدرواستاتیک سیستم (معمولاً با فشار 10 الی 16 بار بسته به کاربری سیستم) را قبل از پوشاندن لولهها با مصالح ساختمانی انجام دهید.
- عدم اعمال شعله مستقیم: هرگز برای خشک کردن یا گرم کردن لوله و اتصالات پلیمری از شعله مستقیم تورچ استفاده نکنید.
جمعبندی
سه راهی بوشن فلزی سفید 32×1×32 میلیمتر آذین مدل 25018 راهکاری ایدهآل و صنعتی برای سیستمهای تاسیساتی سنگین، کلکتورهای توزیع و موتورخانهها است. این محصول با بدنه پلیپروپیلنی باکیفیت خود مقاومت حرارتی و شیمیایی بالایی ارائه میدهد و مغزی برنجی 1 اینچی آن با طراحی ضدچرخش، طول عمر و کارکرد بدون نشت شبکه آبرسانی را تضمین مینماید. سهولت نصب در کنار استانداردهای بالای ساخت، این محصول را به قطعهای مطمئن در پروژههای تاسیساتی تبدیل کرده است.
