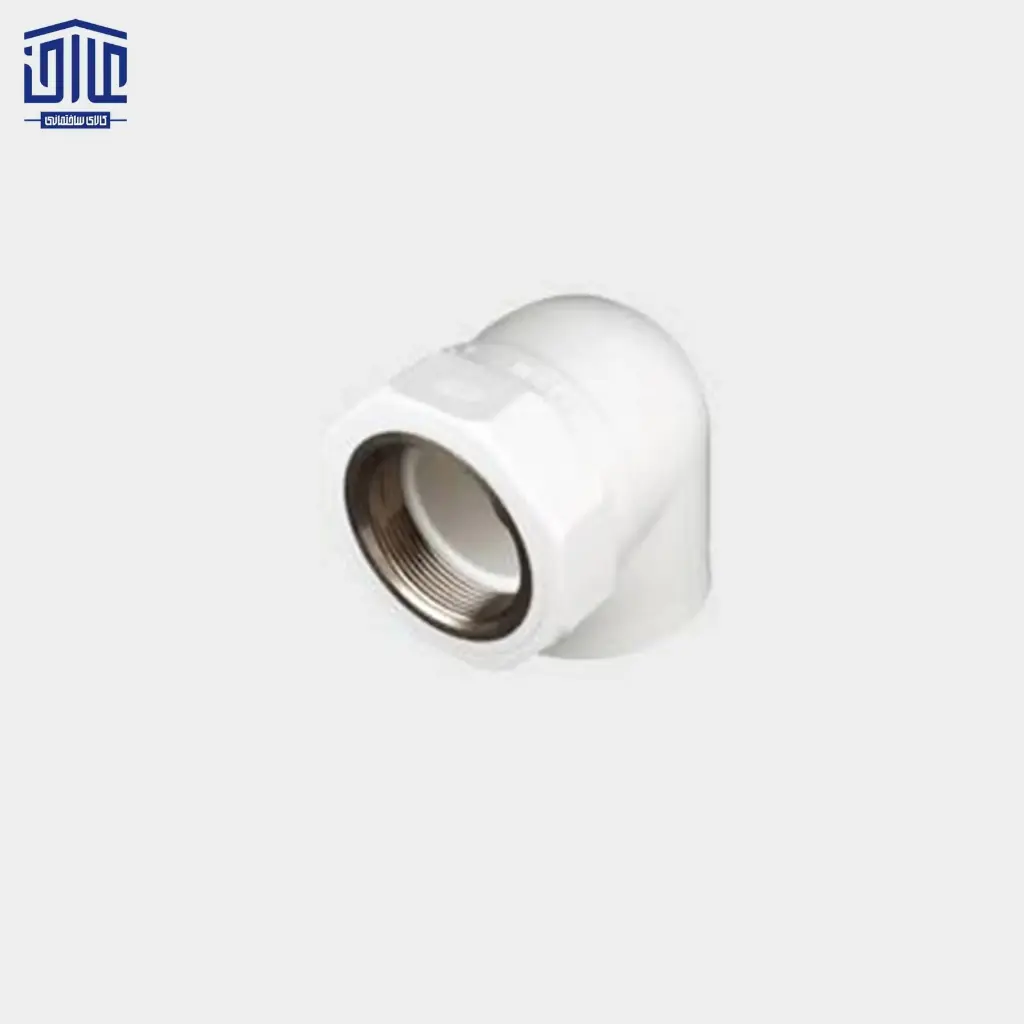

در پروژههای بزرگ ساختمانی، صنعتی و تأسیسات مکانیکی که با حجم بالای انتقال آب سروکار دارند، استفاده از اتصالات مستحکم و مهندسیشده اهمیت حیاتی دارد. زانویی یکسربوشن فلزی سفید 50×1½ اینچ آذین مدل 23022 یکی از اتصالات تخصصی در رده سایزهای بزرگ پلیپروپیلن (PP-R) است که برای تغییر مسیر 90 درجه در لولههای 50 میلیمتری و ایجاد یک خروجی رزوهای فلزی 1½ اینچ طراحی شده است.
سایز 50 میلیمتر معمولاً در رایزرهای اصلی ساختمانهای چندطبقه، خطوط تغذیه موتورخانه، سیستمهای پمپاژ مرکزی، استخرها، تأسیسات بیمارستانی و مجتمعهای تجاری مورد استفاده قرار میگیرد. در چنین شرایطی، نیاز به یک اتصال زاویهدار که علاوه بر تحمل فشار و دبی بالا، قابلیت اتصال به تجهیزات فلزی رزوهای را نیز داشته باشد، کاملاً ضروری است. مدل 23022 آذین با طراحی ترکیبی خود این نیاز را به بهترین شکل پاسخ میدهد.
این زانو نهتنها مسیر جریان را با زاویه دقیق 90 درجه تغییر میدهد، بلکه با بهرهگیری از بوشن برنجی داخلی، امکان اتصال ایمن به شیرآلات صنعتی، کلکتورها، پمپها و تجهیزات رزوهدار 1½ اینچ را فراهم میکند.
ساختار فنی و متریال بهکاررفته
کیفیت و دوام این اتصال نتیجه استفاده از مواد اولیه استاندارد و طراحی مهندسی دقیق است. زانویی 50×1½ آذین از دو بخش اصلی تشکیل شده است:
1. بدنه پلیمری از جنس PP-R Type 3
بدنه سفیدرنگ این اتصال از پلیپروپیلن رندوم کوپلیمر (PP-R) نسل سوم تولید شده است. این متریال به دلیل خواص فیزیکی و شیمیایی ممتاز، یکی از بهترین گزینهها برای انتقال آب گرم و سرد محسوب میشود.
ویژگیهای مهم بدنه پلیمری:
- تحمل دمای بالا تا حدود 95 درجه سانتیگراد
- مقاومت در برابر فشارهای کاری سیستمهای آبرسانی
- سطح داخلی صاف و صیقلی جهت کاهش افت فشار
- مقاومت در برابر خوردگی، زنگزدگی و مواد شیمیایی متعارف
- عدم ایجاد تغییر در کیفیت آب آشامیدنی
در سایز 50 میلیمتر که حجم جریان قابل توجهی از آب عبور میکند، صافی سطح داخلی نقش مهمی در کاهش تلاطم و جلوگیری از افت فشار ناخواسته دارد.
2. بوشن فلزی رزوهدار از آلیاژ برنج
بخش رزوهای این اتصال از آلیاژ برنج باکیفیت ساخته شده است که به دلیل مقاومت بالا در برابر خوردگی و سازگاری با آب، گزینهای ایدهآل برای سیستمهای آبرسانی است.
رزوه داخلی 1½ اینچ این زانو با دقت بالا ماشینکاری شده و کاملاً مطابق استانداردهای رزوهای تولید گردیده است. این موضوع باعث میشود اتصال به تجهیزات فلزی بدون لقی و با آببندی مناسب انجام شود.
یکی از نکات مهم در طراحی این محصول، سیستم ضدچرخش بوشن فلزی است. بخش فلزی هنگام تزریق در بدنه پلیمری بهگونهای مهار شده که در برابر نیروهای پیچشی هنگام بستن شیر یا اتصالات فلزی، دچار چرخش یا جداشدگی نشود.
کاربردهای زانویی یکسربوشن فلزی 50×1½ آذین
این اتصال در پروژههایی استفاده میشود که نیاز به انتقال آب با دبی بالا و اتصال به تجهیزات بزرگ وجود دارد. برخی از کاربردهای رایج عبارتاند از:
- اتصال رایزرهای اصلی ساختمانهای بلندمرتبه
- ارتباط لولههای 50 میلیمتری با کلکتورهای مرکزی
- نصب در مسیر ورودی و خروجی پمپهای صنعتی
- اتصال به شیرآلات کنترلی و فلنجی دارای رزوه 1½ اینچ
- استفاده در موتورخانههای مرکزی و سیستمهای گرمایش بزرگ
- کاربرد در تأسیسات استخر، جکوزی و سیستمهای تصفیه آب
در تمامی این موارد، وجود یک اتصال زاویهدار مقاوم باعث کاهش تعداد قطعات و افزایش ایمنی سیستم میشود.
مزایای استفاده از مدل 23022 آذین
استفاده از زانویی یکسربوشن فلزی 50×1½ مزایای متعددی دارد که آن را به انتخابی حرفهای تبدیل کرده است:
1. تحمل فشار و دبی بالا
سایز 50 میلیمتر برای خطوط اصلی استفاده میشود و این اتصال با طراحی تقویتشده خود پاسخگوی فشارهای کاری بالا است.
2. کاهش نقاط ضعف در سیستم
بهجای استفاده از چندین اتصال مجزا (زانو + تبدیل رزوهای)، این قطعه هر دو عملکرد را در یک بدنه واحد ارائه میدهد.
3. طول عمر بالا
ترکیب پلیپروپیلن مقاوم و برنج باکیفیت، عمر مفید این اتصال را در شرایط استاندارد به چند دهه میرساند.
4. مقاومت در برابر چکش هیدرولیکی
در سیستمهای پمپاژ، ضربه قوچ میتواند به اتصالات آسیب برساند. طراحی مهندسی این زانو باعث افزایش مقاومت در برابر این تنشها میشود.
5. نصب سریع و استاندارد
با استفاده از دستگاه جوش پلیپروپیلن، اتصال بهسرعت و بدون نیاز به چسب یا رزین انجام میشود.
راهنمای نصب اصولی
برای عملکرد صحیح و جلوگیری از نشتی یا آسیب، مراحل نصب باید با دقت انجام شود:
1. برش دقیق لوله
لوله 50 میلیمتری باید با ابزار مناسب و بهصورت عمود برش داده شود.
2. تمیزکاری سطوح
سطح لوله و داخل سوکت اتصال باید خشک و عاری از گردوغبار باشد.
3. تنظیم دمای اتو
دمای استاندارد دستگاه جوش PP-R حدود 260 درجه سانتیگراد است.
4. زمان حرارتدهی
برای سایز 50 میلیمتر، زمان حرارتدهی معمولاً حدود 18 تا 20 ثانیه است (بسته به شرایط محیطی).
5. اتصال بدون چرخش
پس از حرارتدهی، لوله باید بدون چرخاندن وارد زانو شود و چند ثانیه ثابت نگه داشته شود تا اتصال شکل بگیرد.
6. آببندی رزوه
برای اتصال قطعه رزوهدار به بوشن 1½ اینچ، استفاده از نوار تفلون پهن یا خمیر آببندی توصیه میشود.
نکات اجرایی مهم
- در خطوط سایز 50، استفاده از بستهای مهارکننده فلزی برای جلوگیری از انتقال وزن به اتصال ضروری است.
- پس از تکمیل نصب، سیستم باید تحت تست فشار هیدرواستاتیک قرار گیرد.
- از اعمال نیروی بیش از حد هنگام بستن اتصال رزوهای خودداری شود.
- در مسیرهای طولانی، انبساط حرارتی لولههای PP-R در نظر گرفته شود و فضای کافی برای آن پیشبینی گردد.
جمعبندی
زانویی یکسربوشن فلزی سفید 50×1½ آذین مدل 23022 یک اتصال حرفهای و قدرتمند برای سیستمهای لولهکشی با دبی بالا است. این محصول با ترکیب بدنه مقاوم پلیپروپیلن و بوشن برنجی دقیق، امکان تغییر مسیر 90 درجه و اتصال رزوهای ایمن را در یک قطعه واحد فراهم میکند.
مقاومت بالا در برابر فشار، خوردگی و دمای زیاد، در کنار نصب آسان و عمر مفید طولانی، این زانو را به انتخابی مطمئن برای موتورخانهها، رایزرهای اصلی و پروژههای بزرگ ساختمانی و صنعتی تبدیل کرده است. با استفاده از این محصول، میتوان از عملکرد پایدار، آببندی مطمئن و دوام بلندمدت سیستم لولهکشی اطمینان حاصل کرد.
