در طراحی و اجرای شبکههای انتقال آب سرد و گرم بهداشتی در داخل ساختمانها، توزیع مناسب جریان و نصب پایدار تجهیزات نهایی روی دیوار از اهمیت بالایی برخوردار است. در نقاطی از سیستم لولهکشی که نیاز است یک انشعاب از خط اصلی لوله 20 میلیمتر گرفته شده و همزمان یک خروجی رزوهدار سایز 1/2 اینچ جهت اتصال شیر مخلوط، شیر پیسوار، خروجی ماشین لباسشویی یا پکیج روی دیوار نصب و تثبیت شود، استفاده از اتصالات دیواری پایهدار ضرورت مییابد.

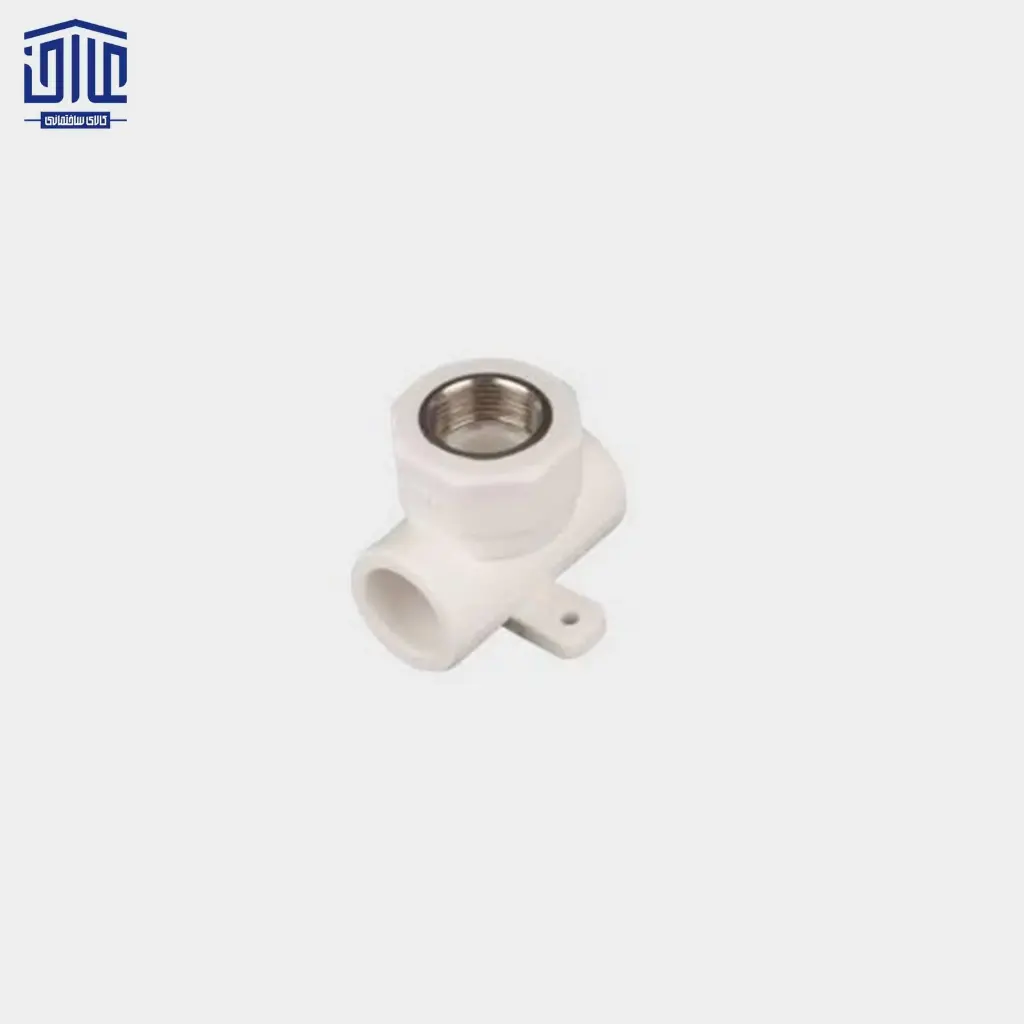

سه راهی بوشن فلزی دیواری سفید 20×1/2 آذین مدل 26010 (که در اصطلاح بازار به آن سه راهی دیواری پایهدار یا سه راهی بوشن فلزی بستدار نیز میگویند) یک راهحل مهندسیشده برای این نیاز است. این اتصال پلیمری بهگونهای طراحی شده است که علاوه بر اتصال دو لوله 20 میلیمتر در مسیر افقی یا عمودی، یک خروجی رزوه مادگی برنجی 1/2 اینچ را در زاویه 90 درجه در اختیار نصاب قرار میدهد. وجود پایههای مخصوص پیچ روی بدنه این اتصال به مجری تاسیسات اجازه میدهد تا قطعه را بهطور کامل به دیوار یا شابلونهای فلزی پیچ و محکم کند تا در اثر باز و بسته شدن شیرآلات یا اعمال کشش، هیچگونه جابهجایی یا شکستگی در لولهها رخ ندهد.
ساختار فنی و آنالیز متریال
عملکرد این قطعه در شرایط مختلف دمایی و فشاری به واسطه استفاده از مواد اولیه باکیفیت و طراحی دقیق ساختاری تضمین شده است:
1. بدنه پلیمری از جنس PP-R Type 3 (پلیپروپیلن رندوم کوپلیمر)
بدنه اصلی سه راهی از پلیمر مرغوب و سفیدرنگ تولید شده است که مزایای زیر را به همراه دارد:
- مقاومت دمایی و فشار بالا: مناسب برای انتقال آب گرم مصرفی تا دمای 95 درجه سانتیگراد و تحمل فشارهای نامی شبکه آبرسانی.
- پایههای تثبیتکننده (بستدار): بدنه دارای دو یا چند سوراخ مخصوص پیچ است که امکان مهار کامل قطعه را روی سطوح گچی، بتنی یا شابلونهای فلزی فراهم میسازد.
- خاصیت جوشپذیری عالی: جوش همگن و بدون نشت با لولههای تکلایه آذین سایز 20 میلیمتر با استفاده از اتو لولهکشی.
2. مغزی برنجی رزوه داخلی (بوشن فلزی) 1/2 اینچ
در بخش خروجی انشعاب، یک قطعه فلزی از آلیاژ برنج باکیفیت به روش فورج گرم تولید و درون قالب پلیمری جایگذاری شده است:
- طراحی ضدچرخش و ضدخروج (Anti-Rotation & Anti-Pullout): ساختار خارجی مغزی برنجی دارای شیارها و برآمدگیهای زاویهداری است که با پلیمر احاطهکننده درگیر شده و مانع از هرز چرخیدن یا بیرون آمدن بخش فلزی در هنگام سفت کردن اتصالات رزوهدار میشود.
- رزوه دقیق 1/2 اینچ: مطابق با استانداردهای بینالمللی رزوههای لولهکشی جهت انطباق کامل با شیرآلات استاندارد و جلوگیری از هرز رفتن رزوهها.
- مقاومت در برابر خوردگی: آلیاژ برنج در برابر رطوبت و املاح آب پایدار بوده و دچار زنگزدگی یا جرمگرفتگی داخلی نمیشود.
کاربردهای کلیدی مدل 26010
این اتصال در بخشهای مختلف سیستمهای تاسیساتی ساختمان کاربرد دارد:
- نصب شیرآلات دوش و روشویی: برای خروجیهای سرد و گرم روی دیوار که نیاز به تثبیت محکم جهت بستن لنگیهای شیر مخلوط دارند.
- انشعابهای پکیج و آبگرمکن: ایجاد خروجی ثابت روی دیوار جهت اتصال شلنگهای رابط پکیج دیواری.
- خروجی ماشین لباسشویی و ظرفشویی: برای نصب شیرهای پیسوار مخصوص ماشینآلات خانگی در آشپزخانه یا لاندریروم.
- تغذیه فلاشتانک و توالت فرنگی: ایجاد نقطه اتصال پایدار برای شیر پیسوار فلاشتانک و شلنگ توالت در سرویسهای بهداشتی.
- سیستمهای گرمایشی رادیاتور: در مسیر لولهکشی رادیاتورها برای انشعابگیری و اتصال شیرهای رفت و برگشت رادیاتور.
مزایای رقابتی محصول
- پایداری مکانیکی بینظیر: به دلیل قابلیت پیچ شدن به دیوار، تکانهای ناشی از ضربه قوچ آب یا استفاده روزمره از شیرآلات به اتصالات منتقل نمیشود.
- کاهش قطعات مصرفی: ادغام عملکرد سه راهی، بوشن فلزی و بست لوله در یک قطعه واحد که هزینههای خرید و زمان نصب را کاهش میدهد.
- رنگ سفید یکدست و بهداشتی: هماهنگی کامل با لولههای سفید آذین لوله و عدم تغییر رنگ در مجاورت نور یا حرارت.
- افت فشار ناچیز: طراحی بهینه مسیر عبور سیال جهت جلوگیری از اغتشاش جریان و افت دبی آب.
راهنمای نصب گامبهگام
برای اجرای یک اتصال مطمئن و بدون نقص، مراحل زیر را به دقت دنبال کنید:
- تنظیم ابزار: اتو جوش لولهکشی را روی دمای استاندارد 260 درجه سانتیگراد روشن کرده و منتظر بمانید تا چراغ ترموستات خاموش شود.
- برش و آمادهسازی: لولههای 20 میلیمتر را با قیچی مخصوص به صورت کاملاً عمودی برش داده و دهانه لوله و سوکتهای پلیمری سه راهی را کاملاً تمیز و خشک کنید.
- عملیات جوشکاری: لوله و سوکت سه راهی دیواری را همزمان روی لقمههای سایز 20 دستگاه جوش قرار دهید. برای سایز 20، زمان گرمادهی استاندارد 5 ثانیه است.
- اتصال قطعات: قطعات را بدون چرخاندن از اتو خارج کرده و لوله را تا عمق مشخص داخل سوکت فشار دهید و برای چند ثانیه بدون حرکت نگه دارید تا اتصال خنک و پایدار شود.
- تثبیت روی دیوار: سه راهی دیواری را در محل مشخص شده قرار داده و با استفاده از پیچ و رولپلاک از طریق سوراخهای پایه بدنه، آن را به دیوار یا شابلون فلزی محکم کنید.
- بستن اتصالات رزوهای: پس از اتمام جوشکاری، رزوه داخلی 1/2 اینچ برنجی را با تفلون یا خمیر مناسب آماده کرده و قطعه رزوهدار (مانند لنگی شیر یا شیر پیسوار) را با آچار مناسب ببندید. از اعمال نیروی افراطی و ضربه خودداری کنید.
نکات فنی و ایمنی در اجرا
- استفاده از شابلون: در زمان نصب خروجیهای شیر مخلوط دوش یا روشویی، حتماً از شابلونهای فلزی استفاده کنید تا فاصله مرکز به مرکز خروجیها دقیقاً رعایت شود و سه راهیها کاملاً تراز نصب شوند.
- عدم استفاده از تفلون اضافی: استفاده بیش از حد و غیر استاندارد از نوار تفلون میتواند به دلیل ایجاد فشار داخلی شدید هنگام سفت کردن، باعث ترک برداشتن بخش برنجی یا پلیمری اتصال شود.
- تست فشار قبل از پوشاندن دیوار: حتماً قبل از عملیات کاشیکاری و گچکاری، درپوشهای تست فشار را روی خروجیهای 1/2 اینچ بسته و کل شبکه را تحت تست هیدرواستاتیک قرار دهید.
جمعبندی
سه راهی بوشن فلزی دیواری سفید 20×1/2 اینچ آذین مدل 26010 یک قطعه کلیدی و بسیار کارآمد در لولهکشیهای مدرن ساختمانی است. این اتصال با ادغام قابلیت انشعابگیری از لوله 20، تبدیل به خروجی 1/2 اینچ برنجی و قابلیت مهار مکانیکی روی دیوار، کیفیتی پایدار و بدون لرزش را برای نصب انواع شیرآلات و تجهیزات تاسیساتی به ارمغان میآورد و ایمنی سیستم را در طول سالهای طولانی بهرهبرداری تضمین میکند.
