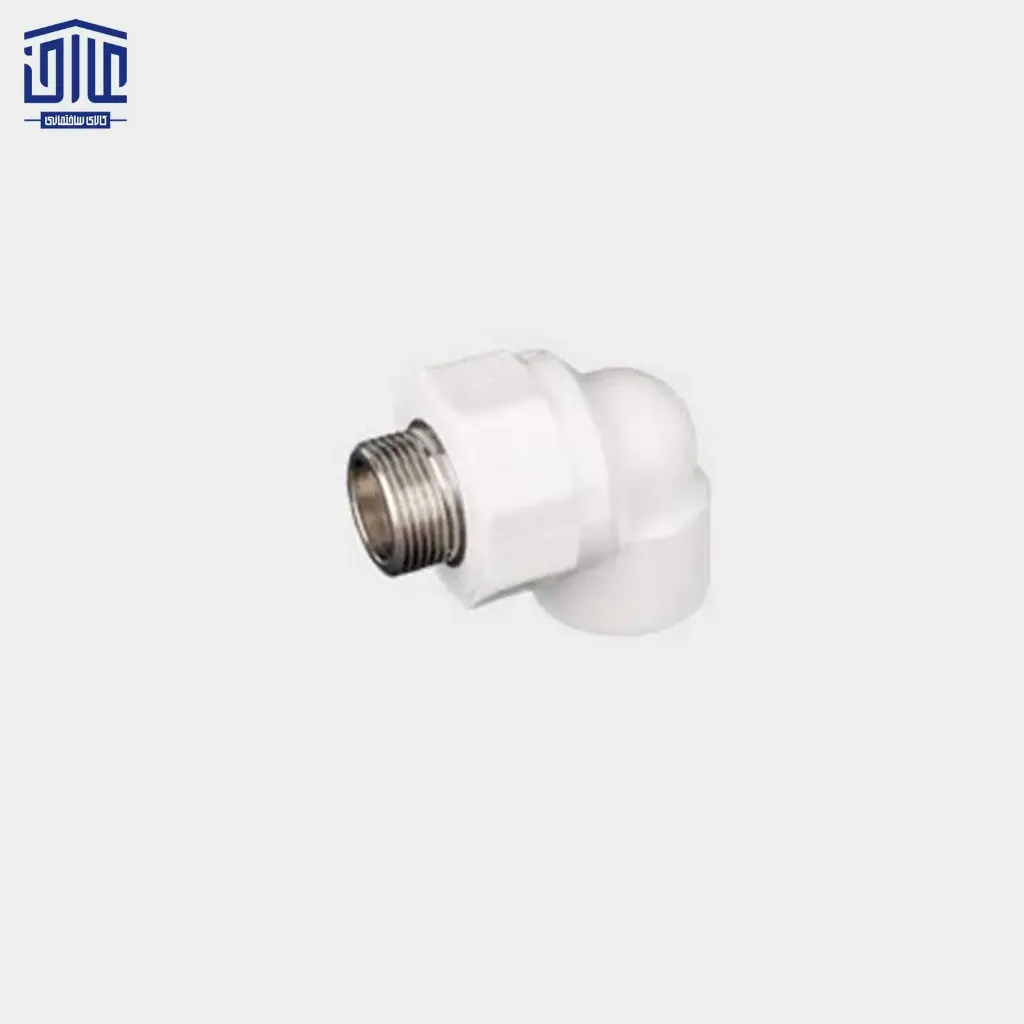

در سیستمهای لولهکشی ساختمان، بسیاری از نقاط شبکه نیاز به تغییر مسیر جریان آب و در عین حال اتصال به تجهیزات رزوهای دارند. برای پاسخ به این نیاز، از اتصالات ترکیبی استفاده میشود که بتوانند همزمان چند عملکرد مختلف را در یک قطعه ارائه دهند. زانویی یکسرمغزی فلزی سفید 25×3/4 اینچ آذین مدل 23510 یکی از این اتصالات کاربردی است که برای تغییر مسیر 90 درجه در لولههای پلیپروپیلن و اتصال به تجهیزات رزوهای طراحی شده است.
این اتصال در یک سمت به لوله 25 میلیمتری PP-R از طریق جوش حرارتی متصل میشود و در سمت دیگر دارای مغزی فلزی با رزوه خارجی 3/4 اینچ است. این ساختار باعث میشود بتوان بهراحتی تجهیزات مختلفی مانند شیرآلات، پکیجها، کلکتورها و سایر قطعات رزوهای ماده را به سیستم لولهکشی متصل کرد.
سایز 25 میلیمتر یکی از سایزهای مهم در شبکههای لولهکشی آب سرد و گرم است و معمولاً در مسیرهای اصلی داخل واحد، انشعابات تجهیزات گرمایشی، سیستمهای کلکتوری و خطوط توزیع آب استفاده میشود. در بسیاری از این نقاط، نیاز به ایجاد زاویه در مسیر لوله و اتصال به تجهیزات فلزی وجود دارد. استفاده از زانویی یکسرمغزی فلزی باعث میشود این عملیات بهصورت سریع، استاندارد و ایمن انجام شود.
کیفیت ساخت بالا، طراحی دقیق و استفاده از مواد اولیه استاندارد در تولید این محصول، آن را به یکی از گزینههای قابل اعتماد برای پروژههای تأسیساتی و ساختمانی تبدیل کرده است.
ساختار فنی و متریال محصول
زانویی یکسرمغزی فلزی آذین از ترکیب دو ماده اصلی ساخته شده است که هرکدام وظیفه خاصی در افزایش استحکام و دوام اتصال دارند.
بدنه پلیمری از جنس PP-R
بدنه اصلی این اتصال از پلیپروپیلن رندوم کوپلیمر نوع 3 (PP-R Type 3) ساخته شده است. این ماده یکی از بهترین پلیمرها برای سیستمهای لولهکشی آب سرد و گرم محسوب میشود و در بسیاری از پروژههای ساختمانی جایگزین اتصالات فلزی سنتی شده است.
ویژگیهای مهم بدنه PP-R:
- مقاومت بالا در برابر فشار کاری سیستم
- تحمل دمای بالا تا حدود 95 درجه سانتیگراد
- مقاومت در برابر خوردگی و زنگزدگی
- جلوگیری از ایجاد رسوب در سطح داخلی لوله
- سطح داخلی صاف برای کاهش افت فشار
- وزن سبک و نصب آسان
- سازگاری با استانداردهای بهداشتی آب آشامیدنی
به دلیل این ویژگیها، استفاده از اتصالات PP-R باعث افزایش طول عمر سیستم لولهکشی و کاهش هزینههای نگهداری میشود.
مغزی فلزی برنجی رزوهدار
در یک سمت این زانو، یک مغزی فلزی از جنس آلیاژ برنج قرار دارد که دارای رزوه خارجی 3/4 اینچ است. برنج یکی از بهترین فلزات برای اتصالات آبرسانی محسوب میشود زیرا در برابر رطوبت و خوردگی مقاومت بالایی دارد.
ویژگیهای مغزی فلزی:
- رزوهکاری دقیق و استاندارد
- مقاومت بالا در برابر زنگزدگی
- تحمل گشتاور مناسب هنگام نصب
- مقاومت در برابر تغییرات دمایی
- طراحی ضدچرخش در داخل بدنه پلیمری
این طراحی باعث میشود هنگام بستن تجهیزات فلزی، مغزی در داخل بدنه ثابت بماند و اتصال دچار آسیب یا نشتی نشود.
کاربردهای زانویی یکسرمغزی فلزی 25×3/4
این اتصال در بسیاری از بخشهای سیستم لولهکشی ساختمان مورد استفاده قرار میگیرد. برخی از مهمترین کاربردهای آن عبارتاند از:
- نصب شیرآلات بهداشتی
- اتصال به سیستمهای پکیج و آبگرمکن
- اجرای انشعابات آب سرد و گرم
- اتصال به کلکتورهای توزیع آب
- نصب تجهیزات رزوهای در آشپزخانه
- اتصال به سیستمهای گرمایشی
- استفاده در مسیرهای اصلی داخل واحد
- اتصال به ماشین لباسشویی و ظرفشویی
در بسیاری از پروژههای ساختمانی، استفاده از این اتصال باعث کاهش تعداد قطعات مورد استفاده و افزایش سرعت اجرای لولهکشی میشود.
مزایای استفاده از زانویی یکسرمغزی فلزی آذین
1. استحکام بالا در محل اتصال
مغزی برنجی رزوهدار مقاومت بالایی در برابر فشار و ضربه دارد و اتصال مطمئنی با تجهیزات فلزی ایجاد میکند.
2. کاهش احتمال نشتی
ترکیب زانو و مغزی فلزی در یک قطعه واحد باعث کاهش تعداد نقاط اتصال در سیستم میشود.
3. مقاومت در برابر خوردگی
بدنه PP-R و مغزی برنجی در برابر رطوبت و مواد شیمیایی مقاوم هستند.
4. نصب سریع و آسان
اتصال این قطعه به لولههای PP-R از طریق جوش حرارتی انجام میشود که فرآیندی سریع و استاندارد است.
5. طول عمر بالا
به دلیل استفاده از مواد اولیه باکیفیت، این اتصال عمر مفید بالایی دارد.
6. سازگاری با سیستمهای مختلف
این محصول در سیستمهای آب سرد، آب گرم و سیستمهای گرمایشی قابل استفاده است.
راهنمای نصب اصولی
برای عملکرد مناسب و جلوگیری از نشتی در سیستم، رعایت اصول نصب بسیار مهم است.
1. برش دقیق لوله
لوله 25 میلیمتری باید با قیچی مخصوص و بهصورت کاملاً عمود برش داده شود.
2. تمیزکاری محل اتصال
سطوح اتصال باید تمیز و خشک باشند تا کیفیت جوش افزایش یابد.
3. تنظیم دمای دستگاه جوش
دمای استاندارد دستگاه جوش پلیپروپیلن حدود 260 درجه سانتیگراد است.
4. زمان حرارتدهی
برای لوله 25 میلیمتری زمان حرارتدهی معمولاً 7 تا 8 ثانیه است.
5. اتصال بدون چرخش
پس از حرارتدهی، لوله باید بدون پیچش وارد اتصال شود و چند ثانیه در جای خود ثابت نگه داشته شود.
6. آببندی رزوهها
برای اتصال تجهیزات رزوهای باید از نوار تفلون استاندارد استفاده شود تا آببندی کامل انجام گیرد.
نکات اجرایی مهم
- از اعمال فشار بیش از حد هنگام بستن اتصالات فلزی خودداری شود.
- قبل از پوشاندن مسیر لولهکشی، انجام تست فشار (Pressure Test) ضروری است.
- مسیر لولهها باید با بستهای مناسب مهار شوند تا وزن تجهیزات به اتصال وارد نشود.
- از ضربه زدن به مغزی فلزی هنگام نصب جلوگیری شود.
- استفاده از ابزار استاندارد باعث افزایش کیفیت نصب خواهد شد.
تفاوت زانویی یکسرمغزی با زانویی یکسربوشن
در زانویی یکسرمغزی فلزی خروجی فلزی بهصورت رزوه خارجی (نر) طراحی شده است، در حالی که در زانویی یکسربوشن فلزی رزوه داخلی (ماده) وجود دارد. انتخاب بین این دو اتصال به نوع تجهیزات مورد استفاده و طراحی سیستم لولهکشی بستگی دارد.
جمعبندی
زانویی یکسرمغزی فلزی سفید 25×3/4 آذین مدل 23510 یکی از اتصالات کاربردی در سیستمهای لولهکشی آب سرد و گرم است که امکان تغییر مسیر 90 درجه و اتصال مستقیم به تجهیزات رزوهای ماده را فراهم میکند.
این محصول با استفاده از بدنه مقاوم پلیپروپیلن PP-R و مغزی برنجی رزوهدار تولید شده و از استحکام، دوام و آببندی بسیار مناسبی برخوردار است. کیفیت ساخت بالا، مقاومت در برابر خوردگی، نصب آسان و کاهش احتمال نشتی از مهمترین ویژگیهای این اتصال محسوب میشوند.
به همین دلیل استفاده از زانویی یکسرمغزی فلزی آذین در پروژههای ساختمانی میتواند باعث افزایش ایمنی، دوام و کارایی سیستم لولهکشی شده و عملکرد مطمئن شبکه آبرسانی را در بلندمدت تضمین کند.
