در سیستمهای لولهکشی آب ساختمان، نقاط خروجی از دیوار برای اتصال شیرآلات یا تجهیزات مصرفی از اهمیت بسیار زیادی برخوردار هستند. در این نقاط، لولههای پلیپروپیلن باید به اتصالات رزوهای فلزی متصل شوند تا امکان نصب شیرها، فیلترها یا سایر تجهیزات فراهم شود. این اتصال علاوه بر آببندی کامل، باید در برابر فشار مکانیکی ناشی از باز و بسته شدن شیرآلات نیز مقاومت داشته باشد.

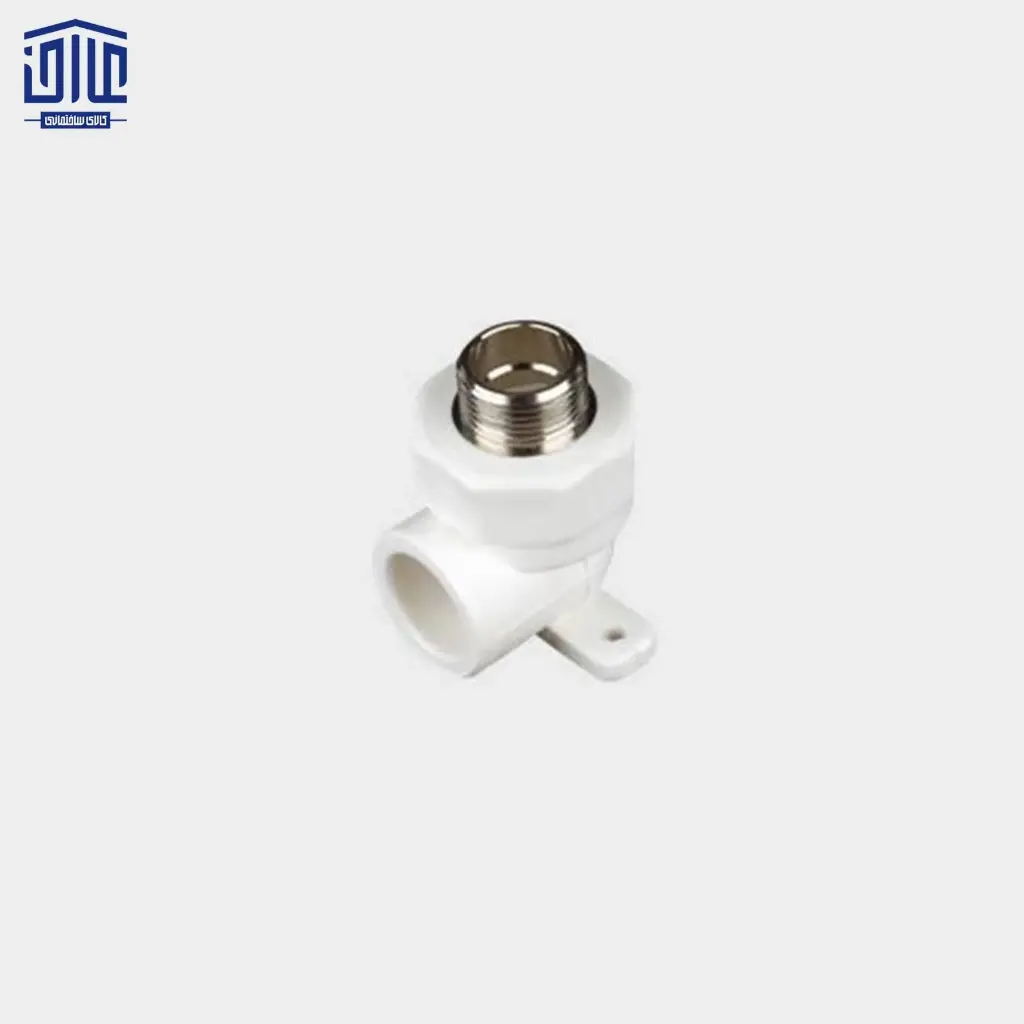

زانویی مغزی دیواری 25×3/4 آذین مدل 20512 یکی از اتصالات تخصصی در سیستم لولهکشی PPR است که برای ایجاد یک خروجی مطمئن از داخل دیوار طراحی شده است. این قطعه از یک طرف به لوله پلیپروپیلن سایز 25 میلیمتر متصل میشود و از طرف دیگر دارای یک مغزی رزوه مادگی 3/4 اینچ است که امکان اتصال تجهیزات رزوهای را فراهم میکند.
طراحی این زانویی به صورت پایهدار انجام شده است، بهطوری که بتوان آن را با پیچ و رولپلاک به دیوار متصل کرد. این ویژگی باعث میشود اتصال کاملاً ثابت بماند و هنگام بستن یا باز کردن شیرآلات، فشار پیچشی به لوله یا محل جوش منتقل نشود.
متریال و کیفیت ساخت
کیفیت مواد اولیه نقش بسیار مهمی در دوام و عملکرد اتصالات لولهکشی دارد. زانویی مغزی دیواری مدل 20512 از ترکیب دو متریال با کیفیت ساخته شده است که هرکدام وظیفه خاصی در عملکرد اتصال دارند.
بدنه پلیپروپیلن (PPR)
بدنه اصلی این اتصال از پلیپروپیلن رندوم کوپلیمر ساخته شده است که یکی از بهترین مواد برای سیستمهای انتقال آب محسوب میشود. مهمترین ویژگیهای این ماده عبارتاند از:
- مقاومت بالا در برابر دمای آب گرم و سرد
- عدم زنگزدگی و خوردگی در طول زمان
- مقاومت شیمیایی در برابر مواد محلول در آب
- سطح داخلی صاف برای جلوگیری از رسوبگذاری
- سازگاری کامل با استانداردهای بهداشتی آب آشامیدنی
این ویژگیها باعث می ادامه دهد.
مغزی برنجی رز سالها استفاده، بدون افت کیفیت به کار خود ادامه دهد.
مغزی برنجی رزوهای
بخش رزوهدار اتصال از آلیاژ برنج ساخته شده است. برنج یکی از بهترین فلزات برای اتصالات رزوهای در سیستمهای آبرسانی محسوب میشود. مزایای استفاده از مغزی برنجی شامل موارد زیر است:
- مقاومت بالا در برابر فشار مکانیکی
- دوام رزوهها در برابر باز و بسته شدن مکرر
- مقاومت در برابر زنگزدگی و اکسیداسیون
- ایجاد اتصال محکم و قابل اعتماد با شیرآلات
در فرآیند تولید این قطعه، مغزی برنجی بهصورت یکپارچه در بدنه پلیمری تثبیت میشود تا در اثر تغییرات دمایی یا فشار، از جای خود خارج نشود.
اهمیت طراحی دیواری در اتصالات خروجی
در بسیاری از موارد، اگر اتصال خروجی دیوار بدون پایه نصب شود، هنگام بستن شیرآلات با آچار، نیروی پیچشی زیادی به محل اتصال وارد میشود. این نیرو میتواند باعث آسیب به سیستم لولهکشی شود.
مشکلاتی که در صورت نبود پایه دیواری ممکن است ایجاد شوند عبارتاند از:
- چرخیدن اتصال داخل دیوار
- ترک خوردن محل جوش فیوژن
- ایجاد نشتی پنهان در داخل دیوار
- آسیب دیدن پوشش گچ یا کاشی اطراف خروجی
زانویی دیواری آذین مدل 20512 با داشتن محل پیچ روی بدنه، این مشکل را برطرف میکند. پس از نصب، اتصال کاملاً به دیوار مهار میشود و تمام فشارهای مکانیکی توسط سازه دیوار جذب میشوند.
کاربردهای زانویی مغزی دیواری 25×3/4
این محصول به دلیل ترکیب سایز 25 میلیمتر با رزوه 3/4 اینچ، در بخشهای مختلف سیستم لولهکشی ساختمان کاربرد دارد. برخی از مهمترین کاربردهای آن عبارتاند از:
- اتصال لولههای سایز 25 به شیرآلات رزوهای
- نصب شیرهای باغی یا صنعتی
- اتصال فیلترهای ورودی آب ساختمان
- استفاده در سیستمهای گرمایشی و موتورخانه
- نصب تجهیزات تصفیه آب یا کلکتورها
- خروجی دیواری برای تجهیزات با دبی بالاتر
روش نصب استاندارد
برای دستیابی به بهترین عملکرد و جلوگیری از نشتی، رعایت اصول نصب بسیار مهم است.
مرحله اول: برش لوله
لوله PPR سایز 25 را با قیچی مخصوص بهصورت کاملاً عمود برش دهید تا سطح اتصال یکنواخت باشد.
مرحله دوم: تمیز کردن سطوح
دهانه لوله و اتصال را از گردوغبار، چربی و رطوبت پاک کنید.
مرحله سوم: گرمکردن با دستگاه فیوژن
دستگاه جوش را روی دمای حدود 260 درجه سانتیگراد تنظیم کنید. لوله و زانویی را همزمان در لقمه مخصوص سایز 25 قرار دهید.
مرحله چهارم: اتصال
پس از زمان گرم شدن استاندارد (حدود 7 تا 8 ثانیه)، قطعات را خارج کرده و بدون چرخاندن درون یکدیگر قرار دهید.
مرحله پنجم: تثبیت
چند ثانیه قطعات را ثابت نگه دارید تا اتصال کاملاً خنک و محکم شود.
مرحله ششم: نصب روی دیوار
زانویی را با استفاده از پیچ و رولپلاک روی دیوار محکم کنید و محل خروجی را تراز نمایید.
مرحله هفتم: اتصال تجهیزات رزوهای
برای نصب شیر یا تجهیزات، از نوار تفلون استفاده کنید تا آببندی کامل ایجاد شود.
مزایای استفاده از زانویی مغزی دیواری آذین
استفاده از این محصول مزایای متعددی در اجرای سیستم لولهکشی دارد:
- آببندی کامل و ایمن
- مقاومت بالا در برابر فشار و دما
- جلوگیری از چرخش اتصال داخل دیوار
- افزایش طول عمر سیستم لولهکشی
- نصب سریع و آسان
- کاهش احتمال نشتی در آینده
- سازگاری کامل با لولهها و اتصالات آذین
جمعبندی
زانویی مغزی دیواری 25×3/4 آذین مدل 20512 یکی از اتصالات مهم در سیستمهای لولهکشی پلیپروپیلن است که برای ایجاد خروجیهای ایمن و استاندارد از دیوار طراحی شده است. این محصول با ترکیب بدنه مقاوم PPR و مغزی برنجی بادوام، علاوه بر ایجاد اتصال مطمئن، در برابر فشار، دما و تنشهای مکانیکی نیز عملکرد بسیار خوبی دارد.
وجود پایههای نصب دیواری باعث میشود اتصال کاملاً ثابت باقی بماند و هنگام نصب شیرآلات یا تجهیزات رزوهای، هیچگونه فشار مخربی به سیستم لولهکشی وارد نشود. به همین دلیل این محصول یکی از گزینههای مناسب برای اجرای اصولی و حرفهای تأسیسات آب در ساختمانهای مسکونی، اداری و تجاری محسوب میشود.
