در طراحی سیستمهای لولهکشی مدرن، یکی از مهمترین اصول، مدیریت صحیح انتقال آب از خطوط اصلی با قطر بالا به خطوط مصرفی با قطر کمتر است. این فرآیند باید به گونهای انجام شود که ضمن حفظ فشار مناسب در کل شبکه، از افت دبی، نشتی یا پیچیدگی در اجرا جلوگیری شود. به همین دلیل استفاده از اتصالات تبدیل استاندارد نقش بسیار مهمی در کارایی سیستم لولهکشی دارد.

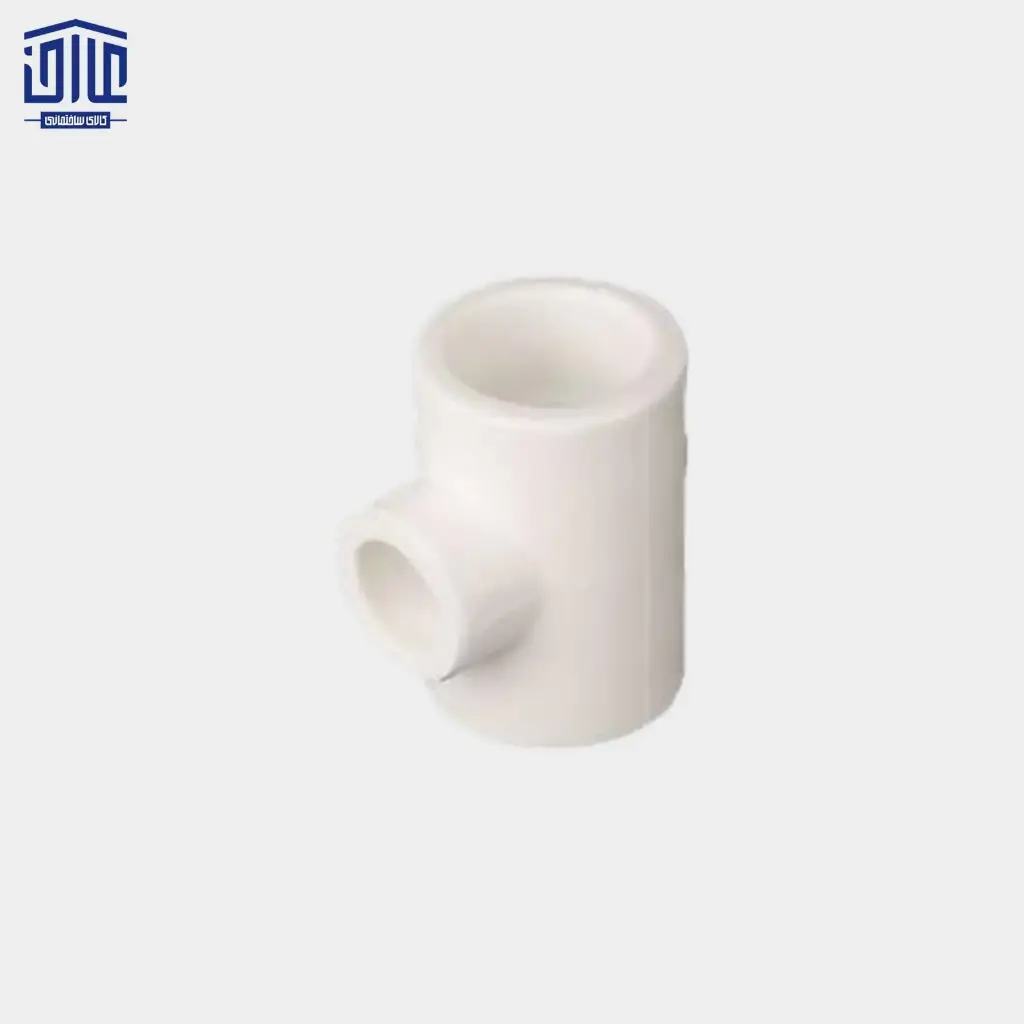

سه راهی تبدیل سفید 40×25×40 آذین مدل 13542 یکی از اتصالات کاربردی و پرمصرف در شبکههای لولهکشی پلیمری است که برای ایجاد یک انشعاب 25 میلیمتری از مسیر اصلی 40 میلیمتر طراحی شده است. در این اتصال، مسیر اصلی لوله با قطر 40 میلیمتر بدون تغییر ادامه پیدا میکند و در عین حال یک خروجی جانبی 25 میلیمتری برای تغذیه مسیرهای فرعی ایجاد میشود.
این نوع طراحی به مجریان تاسیسات اجازه میدهد تا از خطوط اصلی با ظرفیت بالا، انشعابهایی برای سرویسهای مختلف ساختمان مانند سرویسهای بهداشتی، آشپزخانه، پکیج یا سیستمهای توزیع آب بگیرند، بدون اینکه نیازی به استفاده از چندین اتصال مختلف باشد. استفاده از یک سه راهی تبدیل یکپارچه، تعداد نقاط جوش را کاهش داده و در نتیجه احتمال نشتی و خرابی در آینده را به حداقل میرساند.
مشخصات فنی و متریال ساخت
کیفیت و دوام اتصالات پلیمری به نوع مواد اولیه و فرآیند تولید آنها بستگی دارد. سه راهی تبدیل آذین مدل 13542 با استفاده از مواد اولیه باکیفیت و مطابق با استانداردهای ملی و بینالمللی تولید شده است.
بدنه پلیمری PP-R Type 3
بدنه این اتصال از پلیپروپیلن رندوم کوپلیمر نوع 3 (PP-R Type 3) ساخته شده است که یکی از بهترین مواد برای تولید لوله و اتصالات آبرسانی محسوب میشود. ویژگیهای این ماده عبارتاند از:
- مقاومت بالا در برابر دما: این اتصال قابلیت تحمل دمای آب تا حدود 95 درجه سانتیگراد را دارد و برای سیستمهای آب گرم و سرد مناسب است.
- مقاومت در برابر فشار: طراحی ضخامت دیوارهها به گونهای انجام شده که فشار کاری سیستمهای لولهکشی ساختمانی را بهخوبی تحمل میکند.
- مقاومت شیمیایی بالا: پلیمر PP-R در برابر املاح موجود در آب، مواد شوینده و مواد شیمیایی رایج در تاسیسات ساختمانی مقاوم است.
- بهداشتی و مناسب آب آشامیدنی: سطح داخلی این اتصال کاملاً صاف و بدون واکنش شیمیایی با آب است و کیفیت آب را حفظ میکند.
طراحی مهندسی مسیر جریان
در محل تبدیل سایز از 40 میلیمتر به 25 میلیمتر، طراحی داخلی اتصال به گونهای انجام شده است که جریان آب با کمترین میزان افت فشار و آشفتگی حرکت کند. این ویژگی باعث میشود:
- جریان آب در مسیر اصلی بدون اختلال ادامه یابد
- توزیع آب در انشعاب فرعی به شکل یکنواخت انجام شود
- احتمال تشکیل رسوب در محل انشعاب کاهش پیدا کند
کاربردهای سه راهی تبدیل 40×25×40 در تاسیسات
این اتصال در بسیاری از پروژههای لولهکشی ساختمانی و صنعتی کاربرد دارد و یکی از قطعات کلیدی در سیستمهای توزیع آب محسوب میشود.
1. انشعابگیری از خطوط اصلی
در ساختمانهایی که از لولههای 40 میلیمتری برای انتقال آب در مسیرهای اصلی استفاده میشود، این سه راهی برای ایجاد انشعابهای 25 میلیمتری بسیار کاربردی است.
2. سیستمهای توزیع آب در طبقات
در ساختمانهای چندطبقه، معمولاً رایزرهای اصلی با سایز بزرگ اجرا میشوند و انشعابات هر واحد با سایز کوچکتر گرفته میشود. این اتصال دقیقاً برای چنین کاربردی طراحی شده است.
3. سیستمهای گرمایشی و موتورخانه
در سیستمهای گرمایشی مرکزی که لولههای بزرگ برای انتقال آب گرم استفاده میشوند، این سه راهی میتواند برای ایجاد مسیرهای فرعی به سمت تجهیزات گرمایشی استفاده شود.
4. تاسیسات صنعتی سبک
در برخی کارگاهها یا کارخانههای کوچک که شبکه توزیع آب صنعتی دارند، استفاده از این نوع اتصال باعث مدیریت بهتر جریان سیال میشود.
مزایای استفاده از سه راهی تبدیل آذین مدل 13542
استفاده از این محصول در سیستم لولهکشی مزایای قابل توجهی دارد که آن را به یکی از گزینههای مناسب برای مجریان تاسیسات تبدیل کرده است.
کاهش تعداد اتصالات در سیستم
به جای استفاده از یک سه راهی ساده و یک تبدیل جداگانه، استفاده از این اتصال یکپارچه باعث کاهش نقاط اتصال و در نتیجه کاهش احتمال نشتی میشود.
سرعت بالاتر در نصب
مجریان لولهکشی میتوانند با استفاده از این قطعه زمان اجرای پروژه را کاهش دهند، زیرا تنها یک مرحله جوشکاری برای ایجاد انشعاب لازم است.
دوام و طول عمر بالا
مواد اولیه باکیفیت و طراحی استاندارد باعث میشود این اتصال در برابر فشار، حرارت و شرایط محیطی دوام بسیار بالایی داشته باشد.
کاهش افت فشار در شبکه
طراحی هیدرولیکی مناسب مسیر داخلی اتصال باعث میشود جریان آب با کمترین مقاومت عبور کند.
راهنمای نصب و جوشکاری
برای دستیابی به بهترین عملکرد در سیستم لولهکشی، رعایت اصول صحیح جوشکاری بسیار مهم است.
1. آمادهسازی لوله
ابتدا لولههای 40 و 25 میلیمتری را با قیچی مخصوص لولههای پلیمری برش دهید. برش باید کاملاً صاف و عمود بر محور لوله باشد.
2. تنظیم دمای دستگاه جوش
دمای دستگاه جوش لوله پلیپروپیلن باید روی 260 درجه سانتیگراد تنظیم شود.
3. زمان گرمادهی
زمان گرمادهی برای هر سایز متفاوت است:
- لوله 40 میلیمتر: حدود 12 ثانیه
- لوله 25 میلیمتر: حدود 7 ثانیه
4. اتصال لوله و سه راهی
پس از گرم شدن قطعات، لوله و اتصال را بدون چرخش به داخل یکدیگر هدایت کنید تا به عمق استاندارد برسند.
5. تثبیت اتصال
قطعات را چند ثانیه در همان وضعیت نگه دارید تا اتصال کاملاً تثبیت شود و پلیمر سرد گردد.
نکات مهم اجرایی
- پیش از جوشکاری، سطح لوله و اتصال باید کاملاً تمیز و خشک باشد.
- از چرخاندن قطعات هنگام اتصال خودداری کنید، زیرا باعث ضعف در جوش میشود.
- در خطوط اصلی 40 میلیمتری، استفاده از بست و ساپورت مناسب برای جلوگیری از فشار بر اتصالات ضروری است.
- قبل از پوشاندن لولهها با گچ یا کاشی، تست فشار سیستم انجام شود.
جمعبندی
سه راهی تبدیل سفید 40×25×40 آذین مدل 13542 یکی از اتصالات مهم در سیستمهای لولهکشی پلیمری است که برای ایجاد انشعاب 25 میلیمتری از خطوط 40 میلیمتری طراحی شده است. این محصول با استفاده از پلیمر باکیفیت PP-R، طراحی مهندسی مسیر جریان و استانداردهای تولید دقیق، عملکردی مطمئن و طول عمر بالا را در سیستمهای انتقال آب سرد و گرم فراهم میکند.
کاهش تعداد اتصالات، نصب آسان، مقاومت بالا در برابر فشار و دما، و حفظ کیفیت آب از جمله ویژگیهایی هستند که این محصول را به گزینهای مناسب برای پروژههای ساختمانی و صنعتی تبدیل کردهاند. استفاده از سه راهی تبدیل آذین نه تنها باعث بهبود عملکرد شبکه لولهکشی میشود، بلکه ایمنی و دوام سیستم را نیز برای سالهای طولانی تضمین میکند.
