خطوط اصلی توزیع آب و مدارهای رفت و برگشت سیستمهای گرمایشی بزرگ نظیر شوفاژخانهها، پکیجهای پرقدرت و رایزرهای اصلی ساختمان همواره در معرض تغییرات شدید دمایی و تنشهای فشاری مستمر قرار دارند. در لولهکشی سنتی با لولههای تک لایه پلیپروپیلن (PP-R)، عبور جریان مداوم آب گرم با دمای بالا منجر به انبساط طولی شدید لولهها میشود. این پدیده فیزیکی باعث تغییر شکل ظاهری لوله (شکم دادن و قوس برداشتن)، برخورد آن با مصالح ساختمانی در نصب توکار، ایجاد صداهای ناشی از انقباض و انبساط درون دیوار و در نهایت تحمیل بار اضافی و تنش بر روی اتصالات و نقاط جوش میشود.
برای رفع پایدار این چالشهای فنی در پروژههای نوین تاسیساتی، لوله سه لایه مدل 50032 PP-RCT آذین با سایز 32 میلیمتر طراحی و به بازار عرضه شده است. این لوله با ترکیب هوشمندانه سه لایه پلیمری و تقویتکننده و همچنین استفاده از نسل جدید پلیمرهای اصلاحشده به نام PP-RCT، توانسته است عملکردی فراتر از لولههای تک لایه معمولی ارائه دهد.
سایز 32 میلیمتر (معادل 1 اینچ) این لوله عمدتاً به عنوان شریان اصلی توزیع آب در انشعابات ورودی واحدهای مسکونی بزرگ، تغذیه کلکتورهای اصلی گرمایشی و سرمایشی، رایزرهای بین طبقات و اتصالات موتورخانهای سبک مورد استفاده قرار میگیرد. استفاده از ساختار چندلایه تقویتشده در این قطر، ضمن حفظ انعطافپذیری کارآمد، پایداری ساختاری بسیار بالایی را به ارمغان میآورد و خطرات ناشی از نشتی و آسیبهای فیزیکی سیستم را در طول زمان به حداقل میرساند.

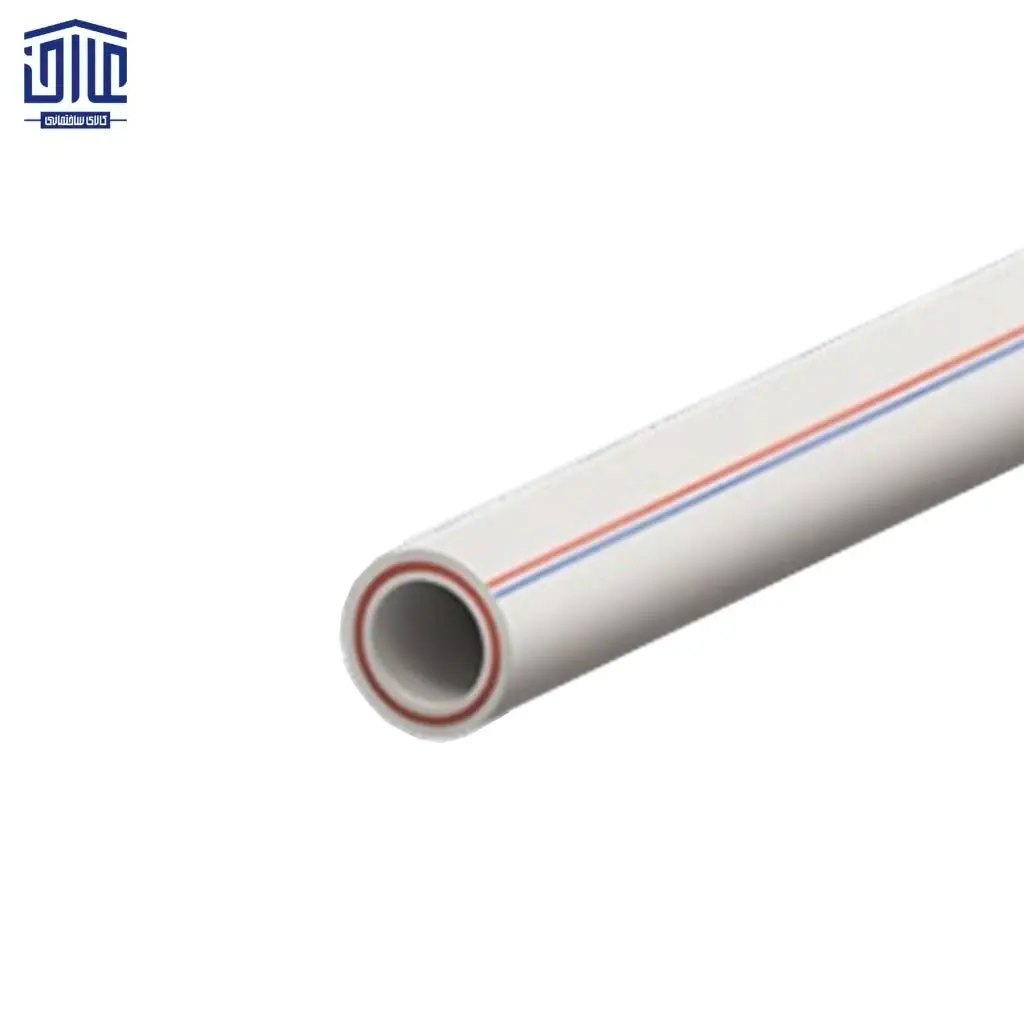

مشخصات فنی لوله سه لایه 32 آذین مدل 50032
ساختار دقیق و مشخصات مهندسی این محصول بازتابدهنده کیفیت و استانداردهای سختگیرانه تولیدات گروه صنایع گیتیپسند است:
- برند: آذین لوله سپاهان (زیرمجموعه گروه صنایع گیتیپسند)
- مدل / کد محصول: 50032
- سایز اسمی: 32 میلیمتر (معادل 1 اینچ)
- نوع متریال بدنه: PP-RCT (پلیپروپیلن تصادفی با ساختار بلوری اصلاحشده و مقاومت حرارتی ارتقایافته)
- ساختار فیزیکی: سه لایه کامپوزیت پلیمری (دارای لایه میانی تقویتشده با الیاف شیشه یا فایبرگلاس)
- رنگ ظاهری: سفید مات با خطوط راهنمای طولی استاندارد
- میزان کاهش انبساط طولی: تا حدود 75 درصد کمتر در مقایسه با لولههای تک لایه PP-R
- رده فشاری کاری: مقاومت عالی تا فشار اسمی PN20 و PN25 در شرایط کاری مختلف
- دمای کاری بهینه: قابلیت کارکرد مداوم در دمای 70 درجه سانتیگراد و تحمل دمای لحظهای تا 95 درجه سانتیگراد
- روش اتصال: جوش حرارتی همگن (سوکتی) به وسیله دستگاه اتو لوله استاندارد
ساختار لایه به لایه و نقش هر لایه در لوله 50032
لوله سه لایه سایز 32 آذین از سه بخش اصلی با وظایف هماهنگ تشکیل شده است:
- لایه داخلی (پلیمر PP-RCT): این لایه که مستقیماً با جریان آب در تماس است، به دلیل صیقلی بودن فوقالعاده، مانع از افت فشار آب و ایجاد صدای مزاحم جریان میشود. متریال PP-RCT به کار رفته بهداشتی بوده و فاقد هرگونه ماده مضر برای آب آشامیدنی است. همچنین در برابر رسوبگذاری املاح آب مقاومت کامل دارد.
- لایه میانی تقویتکننده (کامپوزیت پلیمری): این لایه قلب تپنده لوله در کنترل رفتار فیزیکی آن است. الیاف شیشه به کار رفته در لایه میانی مانع از تغییر طول لوله در اثر سرما و گرما شده و ضریب انبساط طولی را به شدت کاهش میدهد. این لایه استحکام مکانیکی لوله را در مواجهه با ضربات خارجی ارتقا میدهد.
- لایه خارجی (پلیمر PP-RCT): لایه بیرونی به عنوان سپر محافظ در برابر سایش در زمان حمل و نقل، اجرا در داخل مصالح ساختمانی و عوامل محیطی عمل میکند. فرمولاسیون این لایه به شکلی است که بیشترین سازگاری جوشی را با اتصالات استاندارد آذین برقرار میکند.
کاربردهای اصلی لوله سه لایه 32 آذین
ابعاد و ساختار فیزیکی این محصول، کاربریهای کلیدی زیر را برای آن رقم زده است:
1) خطوط رفت و برگشت اصلی سیستمهای گرمایشی
در لولهکشی پکیجهای دیواری بزرگ، داکت اسپلیتها و سیستمهای مرکزی رادیاتور و فنکوئل، سایز 32 نقش تغذیهکننده اصلی واحدها را بازی میکند که لولههای سه لایه به دلیل ایستایی بالا در برابر آب داغ انتخاب اول مجریان تاسیسات هستند.
2) رایزرهای اصلی آبرسانی ساختمان
در ساختمانهای چندطبقه، لولههای آب گرم و سرد مصرفی از رایزر اصلی عبور میکنند. لوله 32 سه لایه به دلیل عدم خمیدگی، در داکتهای تاسیساتی کاملاً تراز و صاف باقی میماند و نیاز به بستگذاریهای بسیار نزدیک و پیچیده را برطرف میکند.
3) مدارهای انتقال آب در موتورخانهها و کلکتورها
در خروجی پمپها و تجهیزات گرمایشی که نوسانات فشار و دما زیاد است، لولههای سه لایه مقاومت خستگی بهتری نشان میدهند.
4) تاسیسات انتقال سیالات صنعتی و بهداشتی
مقاومت شیمیایی بالای پلیمر PP-RCT امکان استفاده از این لولهها را در کارگاههای صنعتی سبک جهت انتقال آب تصفیه شده و مواد شیمیایی غیرمخرب فراهم کرده است.
مزایای لوله سه لایه 32 میلیمتری آذین نسبت به تک لایه
- پایداری ابعادی فوقالعاده: لولههای تک لایه در متراژهای بلند آب گرم به شدت شکم میدهند؛ در حالی که لوله سه لایه 50032 به دلیل داشتن لایه میانی الیافدار، صافی و پایداری خود را حفظ میکند.
- قطر داخلی بزرگتر و جریان روانتر آب (دبی بالا): ساختار بلوری اصلاحشده PP-RCT باعث میشود دیواره لوله با ضخامت کمتر، مقاومت فشاری معادل یا بیشتری نسبت به لولههای قدیمی داشته باشد. این به معنای قطر داخلی بازتر و انتقال حجم آب بیشتر در سایز 32 است.
- حذف عملیات شیو (Shaving) در زمان جوشکاری: در گذشته لولههای فویلدار فلزی نیاز به تراشیدن لایه خارجی داشتند، اما لولههای کامپوزیت جدید بدون نیاز به تراشیدن به سرعت جوش داده میشوند.
- عمر مفید طولانیتر در دمای بالا: ساختار هگزاکونال مولکولهای PP-RCT نرخ فرسودگی ناشی از حرارت مداوم را به شدت کاهش داده و طول عمر لوله را به بیش از 50 سال میرساند.
راهنمای جوشکاری و نصب لوله 32 سه لایه
به منظور دستیابی به یک اتصال بدون نقص هیدرولیکی، رعایت مراحل زیر الزامی است:
- برش عمودی: با استفاده از قیچی لولهبر تیز، لوله 32 را به صورت گونیا برش دهید.
- علامتگذاری عمق جوش: عمق جوش لوله سایز 32 (معادل حدود 18 تا 20 میلیمتر) را با مداد یا مارکر روی لوله مشخص کنید تا لوله بیش از حد به داخل اتصال فشرده نشود و مقطع عبور آب مسدود نگردد.
- تنظیم دما: دستگاه اتو را روشن کرده و دمای آن را روی 260 درجه سانتیگراد تثبیت کنید.
- گرمادهی: لوله و اتصال را بدون چرخاندن روی لقمههای سایز 32 قرار دهید. زمان گرمادهی استاندارد برای سایز 32 حدود 8 ثانیه است.
- جوش دادن: قطعات را به آرامی و به صورت مستقیم داخل یکدیگر فشار دهید تا خط نشان با لبه اتصال مماس شود. قطعه را به مدت 4 تا 6 دقیقه بدون حرکت نگه دارید تا جوش کاملاً خنک و تثبیت شود.
نکات اجرایی و ایمنی
- استفاده از بستهای مناسب: فواصل بستگذاری برای لوله سه لایه سایز 32 بیشتر از لولههای تک لایه است، با این حال باید بستهای راهنما و بستهای ثابت طبق نقشه اجرایی نصب شوند.
- مراقبت در دماهای پایین: در فصول سرد سال به لولهها ضربه نزنید تا از ایجاد ترکهای ریز میکروسکوپی جلوگیری شود.
- اجرای تست فشار: پس از پایان مراحل نصب، سیستم را با فشار حداقل 10 تا 15 بار تست هیدرواستاتیک کنید تا از آببندی کامل تمامی نقاط جوش اطمینان یابید.
جمعبندی
لوله سه لایه مدل 50032 PP-RCT آذین با سایز 32 میلیمتر، پاسخی مدرن به نیازهای پروژههای ساختمانی پیشرفته است. این محصول با بهرهگیری از تکنولوژی لایه میانی کامپوزیت و پلیمر نوین PP-RCT، مشکل بزرگ انبساط طولی در لولهکشیهای آب گرم و گرمایشی را برطرف کرده است. استحکام بالا، عمر طولانی در شرایط سخت، عدم نیاز به شیو کردن لایه بیرونی پیش از جوشکاری، و ظرفیت دبی عالی، این لوله را به انتخابی مطمئن و اقتصادی برای مجریان تاسیسات و کارفرمایان تبدیل ساخته است.
